黒色フィルムのピンホール検査（透過）
従来の直線（ライン）照明
光量不足でフィルムのムラ検出が難しい
LLRG-W
高出力照明により検出が可能
撮像に使用した照明
水冷高輝度ライン照明（直線）LLRG-W
●水冷却機構採用で高出力、FANレス、コンパクト化を実現 ●業界最高600万LxでFANレス静音環境を実現 ●FANレスタイプでクリーンルーム内への設置にも最適 ●高速搬送の欠陥検査に最適な高出力照明 ●メタハラ光源とラインライトガイドからの置換え実績多数
詳しくはこちら
フィルムのコーティングムラ検査（透過）
従来の直線（ライン）照明
光量不足のため有色で厚みの有るフィルムはピンホールの検出が難しい
LLRGC
高出力照明により検出が可能
撮像に使用した照明
ファン空冷高輝度ライン照明（直線）LLRGC
●業界最高クラスのFAN冷却タイプ高輝度ライン照明 ●高輝度化により有色ワークの検査にも威力を発揮 ●高輝度LEDと独自開発した光学系放熱構造を用いたライン照明 ●メタハラ光源とラインライトガイドからの置換え実績多数 ●新コンセプトの冷却機構によりワークへのFAN冷却気流の影響を低減
詳しくはこちら
円筒形金属部品のキズ検査
拡散光リング照明
金属表面に光沢が有りキズの検出が難しい
LLR
直線(ライン)照明のローアングル照射によりキズを検出
撮像に使用した照明
スリムファン空冷ライン照明（直線）LLR
●スリム化と高輝度化を実現した独自ＦＡＮ冷却構造
●コストパフォーマンスに優れたＦＡＮ冷却スタンダードモデル
●高輝度LEDと独自開発した光学系と放熱構造を用いたライン照明
●メタハラ光源とラインライトガイドからの置換え実績多数
●狭い設置場所でも高輝度照明で高速外観検査が可能
詳しくはこちら
半導体製品のモールド検査
従来の自然放熱照明
ローアングル照射での光量不足によりピンホールが強調されない
LLRH
高照度のローアングル照射によりピンホールが強調される
撮像に使用した照明
ファンレス・スリムライン照明（直線）LLRH
●業界最高クラスのFANレス高輝度ライン照明 ●高輝度化とスリム化を同時に実現 ●高性能カメラの性能をさらに引き出す高輝度ライン照明 ●FANレスによりクリーンルームへの設置に最適 ●高速・高画質ラインカメラに最適な直線照明
詳しくはこちら
キャップの印字検査
拡散光リング照明
曲面のため印字面に光沢が出来、文字認識が難しい
LLRVC
直線(ライン)照明とラインカメラで曲面を平面として撮像可能
撮像に使用した照明
検査・画像処理用ライン照明（直線）LLRVC
●ラインカメラによる撮像・撮影に適したライン照明シリーズ ●マシンビジョンや工業用途向けの、高輝度かつ高性能な照明機器 ●コストパフォーマンスに優れたモデル ●自然放熱型でクリーンルーム内への設置にも最適 ●高輝度LEDと独自開発した光学系放熱構造を用いたライン照明 ●集光可変機構（独自開発）を内蔵しており疑似平行光から集光まで照射光を調整可能 ●メタハラ光源とラインライトガイドからの置換え実績多数、蛍光灯やハロゲン、キセノン光源の置換えにも対応 ●発光色は、白、赤、緑、青の可視光、赤外線（IR850nm,940nm）、紫外線（UV365nm,385nm,405nm）から幅広くラインアップ 紫外線タイプはUV硬化や接着などにも活用可能 ●当社の定電流制御電源を用いて、配光制御、ケーブル補償、照明の温度検知、断線警報、アラーム履歴の確認など多機能を実現 ●同軸落射ユニットと組合せ、ライン同軸落射照明にも対応可（オプション）
詳しくはこちら
テーピング部品の向き検査
拡散光リング照明
光の反射に方向性が無く、マーカーの認識がしにくい
LLRJ
巻き取り方向に対して一方向からの照射が可能なため、均一な画像が得られマーカーの認識が容易になる
撮像に使用した照明
検査用コンパクトライン照明（直線）LLRJ
●汎用性の高いコンパクトなライン照明 ●自然放熱型でクリーンルーム内への設置にも最適 ●設置スペースを選ばないスリムコンパクト設計 ●蛍光灯光源からの置換え実績多数 ●低コストLEDライン照明
詳しくはこちら
印刷色の消去
白色照明
RGB照明
発光色を黄色に調光し、モノクロカメラで撮像することにより、黄色を消去できる
撮像に使用した照明
フルカラーライン照明（直線）LLRGC-FRGB
●独自光学技術を用いたフルカラー高輝度ライン照明 ●検査対象物の色が異なる検査工程での照明交換のコストが低減できます ●カラーラインカメラはもちろんのことモノクロラインカメラでの画像処理検査に最適 ●RGBの３波長を独立に調光でき、出力色の微妙なブレンドが可能 ●１台のライン照明でカラーバリエーションの多い検査工程に対応可能
詳しくはこちら
基板の印字検査
従来の直線（ライン）照明
LLRRCシリーズ
指向性を高めた光により印字がはっきりと読み取れる
撮像に使用した照明
高指向性ライン照明（直線）LLRRC
●高指向性高輝度ライン照明モデル ●新コンセプトの光学構造で今まで検出できなかった欠点が検出可能 ●ライトコントロールフィルム使用と同等の指向性で照度３倍以上 ●独自開発の高指向性光学設計により従来のライン照明よりも長距離照射が可能 ●高速ワークのラインカメラ撮影にも最適
詳しくはこちら
光学フィルムの縦キズ検査
従来の直線（ライン）照明
縦キズが見えづらい
LLXVシリーズ
縦キズが強調される
撮像に使用した照明
高輝度斜光直線照明 LLXVシリーズ
●ラインカメラ検査用斜光高輝度ライン照明 ●自然放熱タイプによりクリーンルームに対応 ●高輝度により薄い欠陥検査も可能 ●光学系の変更にて様々なキズに対応 ●用途にあわせて高照度タイプ、コンパクト・ローコストタイプもラインナップ
詳しくはこちら
スプレー缶のバーコードの印字検査
一般的な直線（バー）照明
印字内容が正確に読み取れない
LLGA
標準装備の拡散板によりワーク表面への映り込みを抑制
撮像に使用した照明
拡散光直線照明 LLGシリーズ
●高輝度・低コストを両立させたコストパフォーマンスモデル ●高照度拡散光をワークに照射するため映り込みが少ない ●透過、反射、拡散光照明等様々な用途に利用 ●キズ検査、印字検査、形状検査、寸法測定に最適 ●電子部品、印刷、食品、医療など幅広い用途
詳しくはこちら
鋼板の打痕検査
直線(ライン)照明
直線(ライン)照明のローアングル照射では浅い打痕の検出は難しい
LLRA
打痕部分の光が乱反射し黒い点として打痕を検出
撮像に使用した照明
高輝度直線同軸落射照明 LLRA シリーズ
●ラインカメラ用同軸落射照明 ●ハーフミラーを介してカメラと同軸上から照射 ●ワーク面の打痕、キズ、刻印での正反射光を逃がすことで検出対象とのコントラストを明確にします ●ワークと照明の距離が離れるほど正反射成分をカメラに取り込めます ●高輝度でありながら照射器の奥行が短く、狭い場所にも設置可能です
詳しくはこちら
光沢凹凸のある印刷の検査
直線(ライン)照明
直線（ライン）照明の直線の直線光では印刷面の陰影やハレーションがおき印刷部を検査しにくい
LLDHBCシリーズ
均一な柔らかい光により、陰影やハレーションを抑制することができる
撮像に使用した照明
超高輝度直線ドーム（ハーフパイプ）照明 LLDHBCシリーズ
●拡散光を照射する直線（ライン）ドーム照明（ハーフパイプ照明）ハイエンドモデル ●ドーム内部へ照射された光が拡散光になり、ワーク表面を均一に照射します ●ワークの凹凸による陰影やハレーションを抑えた撮像が可能 ●ドーム照明を用いた検査ラインの速度アップやカメラの分解能向上による照度アップに最適 ●独自のFAN冷却構造で高輝度化を実現
詳しくはこちら
湿布薬の印刷検査
直線(ライン)照明
直線(ライン)照明の直射光ではディンプル部の凹凸の陰影やハレーションがおき印刷部を検査しにくい
LLDMACシリーズ
均一で柔らかい光により、陰影やハレーションを抑制することが出来る
撮像に使用した照明
高輝度直線ドーム（ハーフパイプ）照明 LLDMACシリーズ
●拡散光を照射する直線（ライン）ドーム照明（ハーフパイプ照明）のスタンダードモデル
●開口幅50ｍｍの高出力タイプ
●ドーム内部へ照射された光が拡散光になり、ワーク表面を均一に照射します
●ワークの凹凸による陰影やハレーションを抑えた撮像が可能
●ドーム照明を用いた検査ラインの速度アップやカメラの分解能向上による照度アップに最適
●独自のFAN冷却構造で高輝度化を実現
詳しくはこちら
電話機のボタン検査
直線(ライン)照明
直線(ライン)照明の直射光ではボタン部の凹凸の陰影やハレーションがおき文字認識がしにくい
LLDEAシリーズ
均一で柔らかい光により、陰影やハレーションを抑制することが出来る
撮像に使用した照明
コンパクトファンレス直線ドーム（ハーフパイプ）照明 LLDEAシリーズ
●拡散光を照射する直線（ライン）ドーム照明（ハーフパイプ照明）の自然放熱コンパクトモデル ●開口幅50ｍｍの高出力タイプ ●ドーム内部へ照射された光が拡散光になり、ワーク表面を均一に照射します ●ワークの凹凸による陰影やハレーションを抑えた撮像が可能 ●ドーム照明を用いた検査ラインの速度アップやカメラの分解能向上による照度アップに最適 ●自然放熱モデルなので基板製造工程のようなクリーンルーム環境でも使用可能
詳しくはこちら
実装基板のアライメント
直射光リング照明
基板表面への照明の映り込みにによりアライメントマークを検出しにくい
LCAGシリーズ
光沢面でもアライメントマークを安定して検出できる
撮像に使用した照明
同軸落射照明 LCAGシリーズ
●ハーフミラーを介してカメラと同軸上から照射 ●打痕、キズ、刻印などの検出対象とのコントラストを明確化 ●鏡面ワークをムラなく均一に照射 ●光沢のある金属、フィルム、プラスチックなどの検査に最適 ●電子部品、印刷、食品、医療など幅広い用途
詳しくはこちら
スプレー缶底面のロットNo.読み取り
拡散光リング照明
湾曲金属面から反射によりロットNo.を読み取れない
LDGシリーズ
拡散均一光によりロットNo.を正確に読み取れる
撮像に使用した照明
高輝度ドーム照明 LDGシリーズ
●ドーム内部からの反射光により拡散光を均一に照射
●拡散光(間接光)をワークに照射するため映り込みが少ない
●至近距離からのワークへの間接光照射に最適
●光沢のある金属、フィルム、プラスチックなどの印字検査に最適
●電子部品、印刷、食品、医療など幅広い用途
詳しくはこちら
不織布の異物検査
従来の面照明
厚みのある不織布では光量不足で透過での異物検出が難しい
LMGシリーズ
高出力のため異物の検出ができた
撮像に使用した照明
高輝度面照明 LMGシリーズ
●拡散光を均一に照射可能な高輝度面照明 ●蛍光灯面照明の置き換えや画像処理用バックライトに最適 ●表面実装LEDで高出力拡散均一光を実現 ●高輝度・コンパクト・自然放熱 ●電子部品、印刷、食品、医療など幅広い用途
詳しくはこちら
金属部品の寸法測定
一般のLED面照明
サイズが画一的でワークよりも発光面がかなり大きな面照明になる
LMWGシリーズ
サイズのバリエーションが多様でワーク形状にあったサイズを選定できる
撮像に使用した照明
大型面照明 LMWGシリーズ
●拡散光を均一に照射可能な高輝度大型照明 ●蛍光灯面照明の置換えや画像処理用バックライトに最適 ●発光面300x300mm、200x500mmの大型サイズまで標準ラインアップ ●ワーク形状に合わせて形状をアレンジ可能（カスタム含む） ●高機能フィルム、印刷、食品、医療品検査など幅広い用途
詳しくはこちら
チップコンデンサのコンタクト部検査
拡散光照明
全体が均一に照射されコンタクトの平面部が強調されない
LLBGシリーズ＋テレセンレンズ
テレセンレンズから高輝度な光をカメラと同軸上から照射することによりコンタクト部の平面が強調される
撮像に使用した照明
高輝度ライティングBOX LLBGシリーズ
●250Wメタハラ光源を超える光出力を実現 ●外部インターフェース：パラレル/RS-232C/LANポートを標準装備 ●バンドル径に応じた（推奨バンドル径Φ3～8mm、Φ8～20mm)2種類をご用意 ●独自開発冷却機構により安定的な光出力を実現 ●お使いのライトガイドに合わせて装着アダプターをお選びいただけます
詳しくはこちら
基板検査
従来のリング照明
LSQシリーズ
拡散光をローアングル照射し四隅のエッジを強調します。またワーク全体を均一に照射することが可能です。
撮像に使用した照明
キャップの印刷面検査
直斜光リング照明
ワークとの距離が短い場合直射光ではリングの中心部が暗くなる場合がある
LRGシリーズ
拡散光により印刷面全体が均一に照射される
撮像に使用した照明

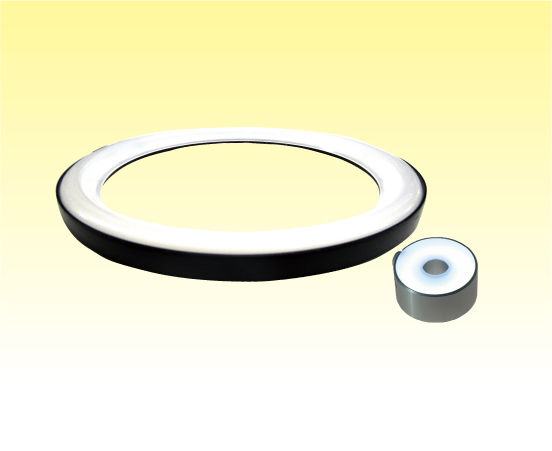

全視野リング照明 LRGシリーズ
●拡散光を均一に照射可能な高輝度リング照明 ●ローアングルからハイアングルまで広い照射レンジをカバー ●表面実装LEDと特殊形状拡散板で高輝度拡散均一光を実現 ●直径300mmの大径サイズまで標準ラインアップ ●電子部品、印刷、食品、医療など幅広い用途
詳しくはこちら
