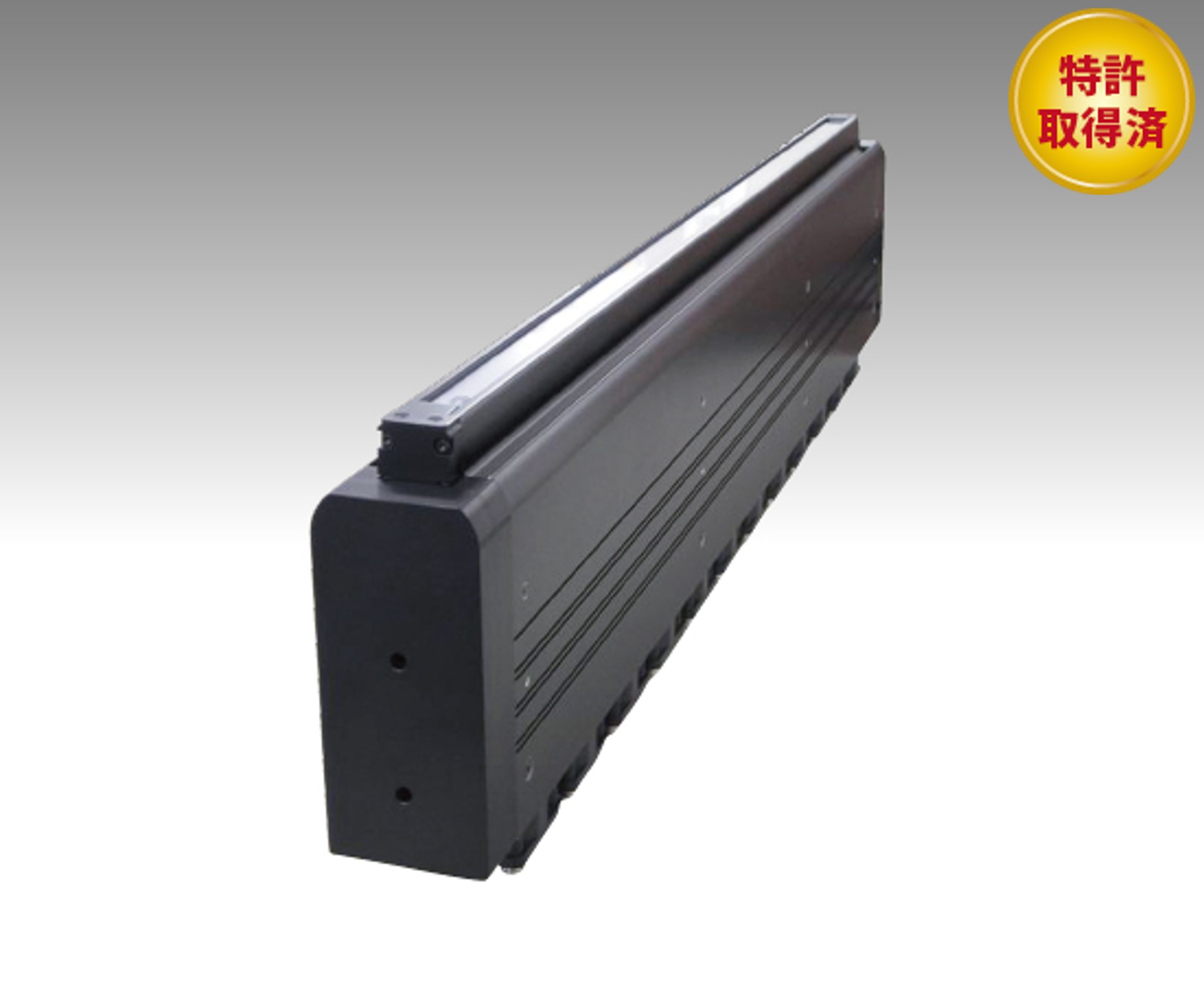

FAN冷却タイプ高輝度直線(ライン)照明 RGB,IR,UVもラインアップ
発光面照度280万Lx
独自冷却機構によりワークへの冷却気流の影響を抑制
特長
●業界最高クラスのFAN冷却タイプ高輝度ライン照明
●高輝度化により有色ワークの検査にも威力を発揮
●高輝度LEDと独自開発した光学系放熱構造を用いたライン照明
●メタハラ光源とラインライトガイドからの置換え実績多数
●新コンセプトの冷却機構によりワークへのFAN冷却気流の影響を低減
●高輝度化により有色ワークの検査にも威力を発揮
●高輝度LEDと独自開発した光学系放熱構造を用いたライン照明
●メタハラ光源とラインライトガイドからの置換え実績多数
●新コンセプトの冷却機構によりワークへのFAN冷却気流の影響を低減
ピストンの外観検査
用途例
鋼板検査、ガラス検査、シート検査、金属表面検査、エッジ検査
ラインセンサ用光源、目視検査用光源、画像処理用光源
ラインセンサ用光源、目視検査用光源、画像処理用光源
高輝度化により有色ワークの透過検査にも最適
撮影例
●フィルムのコーティングムラ検査（透過）
従来の直線(ライン)照明
光量不足でフィルムのムラ検出が難しい
光量不足でフィルムのムラ検出が難しい
LLRGC
高出力照明により検出が可能
高出力照明により検出が可能
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例
【代表例:LLRGC500FW】
カスタム例
長距離照射化により路面検査にも対応
ラインアップ一覧
-
LLRGC100F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 150x50x150 100 48 77 ※ 1.5typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 150x50x150 発光部A[mm] 100 入力電圧[V] 48 消費電力(白色) [W] 77 ※ 重量[kg] 1.5typ 推奨電源 LPDCJ1-48301W-R4 -
LLRGC200F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 250x50x150 200 48 154 ※ 2.3typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 250x50x150 発光部A[mm] 200 入力電圧[V] 48 消費電力(白色) [W] 154 ※ 重量[kg] 2.3typ 推奨電源 LPDCJ1-48301W-R4 -
LLRGC300F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 350x50x150 300 48 231 ※ 3.2typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 350x50x150 発光部A[mm] 300 入力電圧[V] 48 消費電力(白色) [W] 231 ※ 重量[kg] 3.2typ 推奨電源 LPDCJ1-48301W-R4 -
LLRGC400F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 450x50x150 400 48 308typ ※ 4typ LPDCJ1-48601W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 450x50x150 発光部A[mm] 400 入力電圧[V] 48 消費電力(白色) [W] 308typ ※ 重量[kg] 4typ 推奨電源 LPDCJ1-48601W-R4 -
LLRGC500F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 550x50x150 500 48 384typ ※ 4.8typ LPDCJ1-48601W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 550x50x150 発光部A[mm] 500 入力電圧[V] 48 消費電力(白色) [W] 384typ ※ 重量[kg] 4.8typ 推奨電源 LPDCJ1-48601W-R4 -
LLRGC600F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 650x50x150 600 48 461typ ※ 5.7typ LPDCJ1-48601W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 650x50x150 発光部A[mm] 600 入力電圧[V] 48 消費電力(白色) [W] 461typ ※ 重量[kg] 5.7typ 推奨電源 LPDCJ1-48601W-R4 -
LLRGC700F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 750x50x150 700 48 538typ ※ 6.5typ LPDCJ1-48102W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 750x50x150 発光部A[mm] 700 入力電圧[V] 48 消費電力(白色) [W] 538typ ※ 重量[kg] 6.5typ 推奨電源 LPDCJ1-48102W-R4 -
LLRGC800F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 850x50x150 800 48 615typ ※ 7.4typ LPDCJ1-48102W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 850x50x150 発光部A[mm] 800 入力電圧[V] 48 消費電力(白色) [W] 615typ ※ 重量[kg] 7.4typ 推奨電源 LPDCJ1-48102W-R4 -
LLRGC900F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 950x50x150 900 48 692typ ※ 8.2typ LPDCJ1-48102W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 950x50x150 発光部A[mm] 900 入力電圧[V] 48 消費電力(白色) [W] 692typ ※ 重量[kg] 8.2typ 推奨電源 LPDCJ1-48102W-R4 -
LLRGC1000F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 1050x50x150 1000 48 768typ ※ 9.1typ LPDCJ1-48102W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1050x50x150 発光部A[mm] 1000 入力電圧[V] 48 消費電力(白色) [W] 768typ ※ 重量[kg] 9.1typ 推奨電源 LPDCJ1-48102W-R4
備考
※白色時
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青) ●発光長サイズは50mm単位でご用意しております
●1,000mm以上の長尺品についても対応可能です。詳しくはお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
