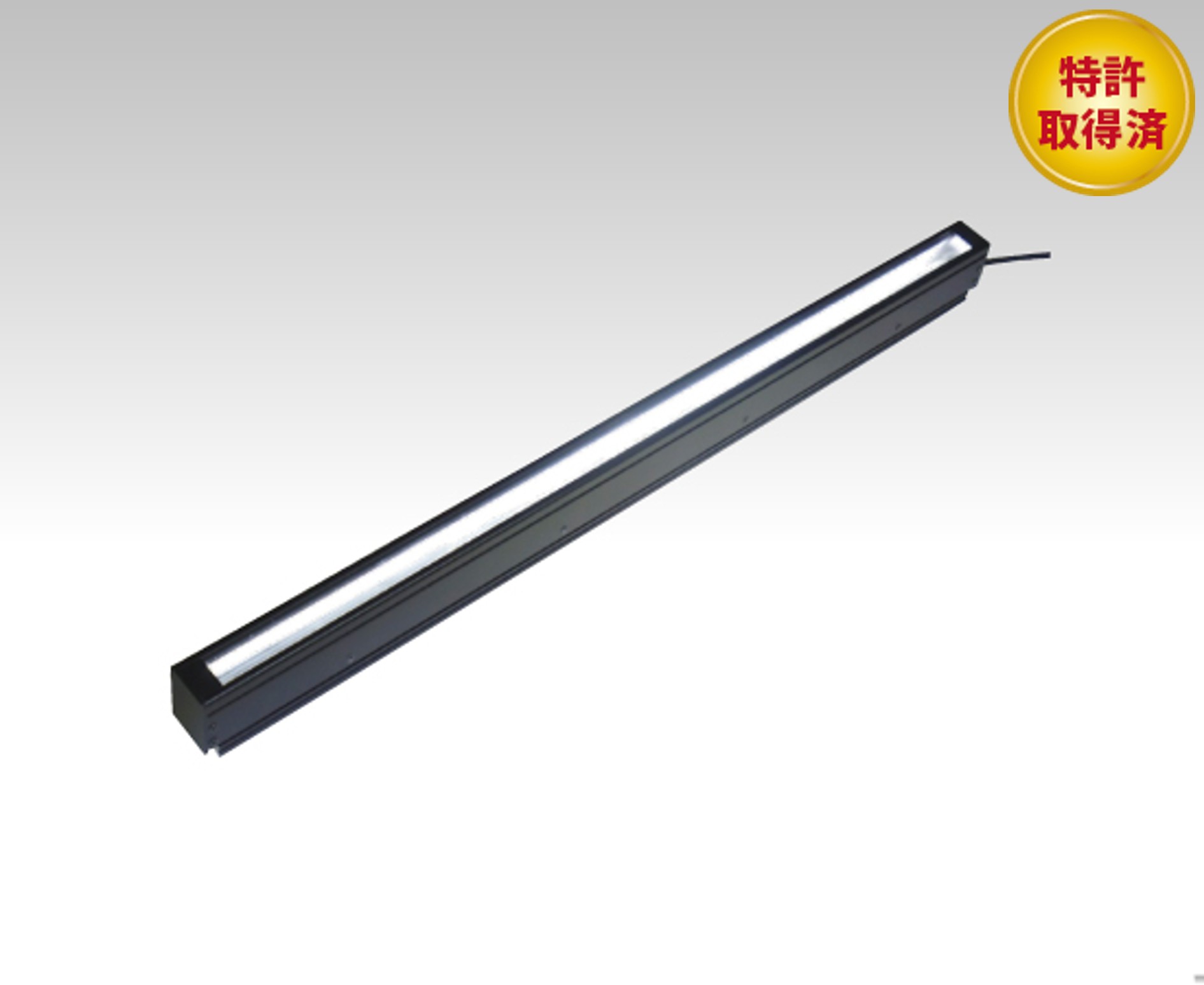

汎用性の高いコンパクトな直線(ライン)照明
明るさ約4倍
特長
●汎用性の高いコンパクトなライン照明
●自然放熱型でクリーンルーム内への設置にも最適
●設置スペースを選ばないスリムコンパクト設計
●蛍光灯光源からの置換え実績多数
●低コストLEDライン照明
●自然放熱型でクリーンルーム内への設置にも最適
●設置スペースを選ばないスリムコンパクト設計
●蛍光灯光源からの置換え実績多数
●低コストLEDライン照明
ワークのバタツキを抑えることにより検査精度の向上が図れます
用途例
鋼板検査、ガラス検査、シート検査、金属表面検査
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源
飲料容器の外観検査
撮影例
●テーピング部品の向き検査
拡散光リング照明
光の反射に方向性が無く、マーカーの認識がしにくい
光の反射に方向性が無く、マーカーの認識がしにくい
LLRJ
巻き取り方向に対して一方向からの照射が可能なため、均一な画像が得られマーカーの認識が容易になる
巻き取り方向に対して一方向からの照射が可能なため、均一な画像が得られマーカーの認識が容易になる
外形図
※製品改良のため仕様を変更することがありますのでご了承ください

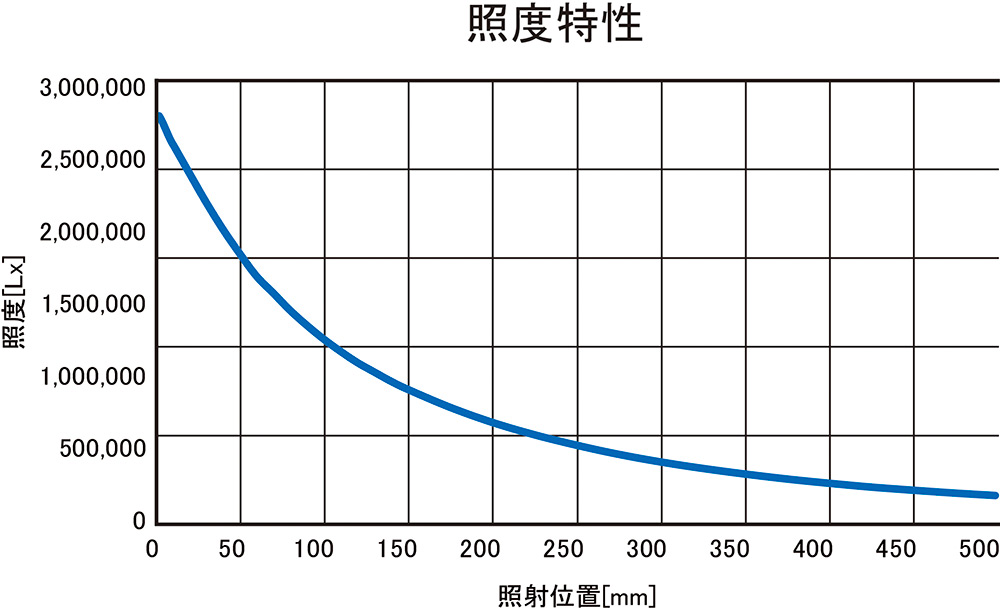

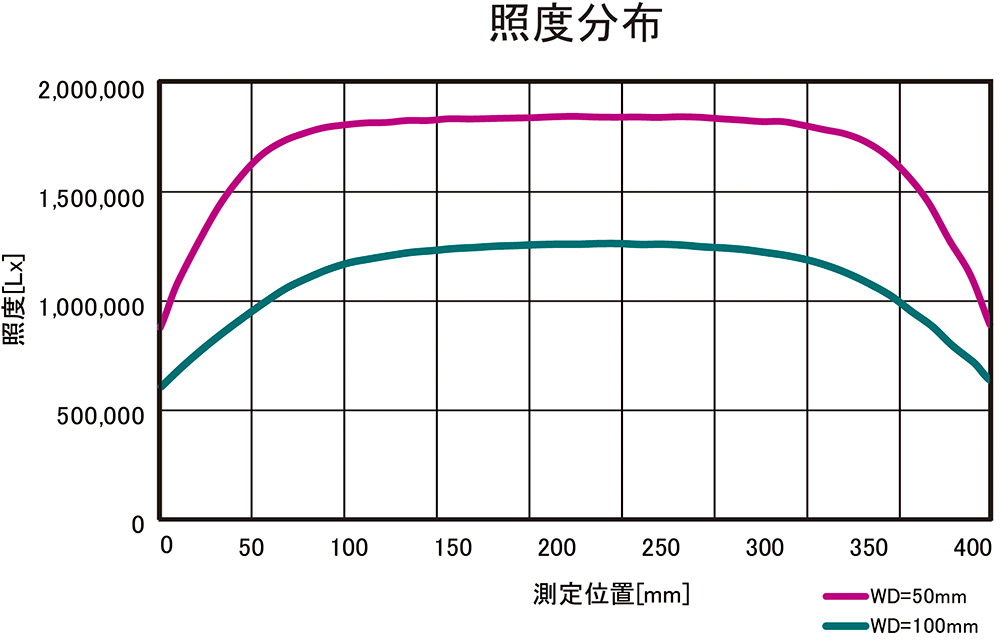

データ代表例
【代表例:LLRJ400NW】
オプション
同軸落射ユニット
カメラレンズ軸と同軸上から照射することで、エッジ部の拡散光を逃がし
コントラストを明確にします
カメラレンズ軸と同軸上から照射することで、エッジ部の拡散光を逃がし
コントラストを明確にします
設置方法
スロット式取り付け方式
市販のM3六角ナット(JIS)対応の取り付け用スロットで
自由度の高い設置環境を実現
市販のM3六角ナット(JIS)対応の取り付け用スロットで
自由度の高い設置環境を実現
M3六角ナット用スロット背面
ラインアップ一覧
-
LLRJ100N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 120x20x30 100 5typ ※ 0.2kg LPDC1-2430W-R2 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 120x20x30 発光部A[mm] 100 消費電力(白色) [W] 5typ ※ 重量[kg] 0.2kg 推奨電源 LPDC1-2430W-R2 -
LLRJ200N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 220x20x30 200 10typ ※ 0.3typ LPDC1-2430W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 220x20x30 発光部A[mm] 200 消費電力(白色) [W] 10typ ※ 重量[kg] 0.3typ 推奨電源 LPDC1-2430W-R4 -
LLRJ300N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 320x20x30 300 15typ ※ 0.4typ LPDC1-2430W-R6 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 320x20x30 発光部A[mm] 300 消費電力(白色) [W] 15typ ※ 重量[kg] 0.4typ 推奨電源 LPDC1-2430W-R6 -
LLRJ400N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 420x20x30 400 20typ ※ 0.4typ LPDC1-2430W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 420x20x30 発光部A[mm] 400 消費電力(白色) [W] 20typ ※ 重量[kg] 0.4typ 推奨電源 LPDC1-2430W-R8 -
LLRJ500N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 520x20x30 500 24typ ※ 0.5typ LPDC1-2430W-1R カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 520x20x30 発光部A[mm] 500 消費電力(白色) [W] 24typ ※ 重量[kg] 0.5typ 推奨電源 LPDC1-2430W-1R -
LLRJ600N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 620x20x30 600 29typ ※ 0.6typ LPDC1-24151W-1R2 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 620x20x30 発光部A[mm] 600 消費電力(白色) [W] 29typ ※ 重量[kg] 0.6typ 推奨電源 LPDC1-24151W-1R2 -
LLRJ700N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 720x20x30 700 34typ ※ 0.7typ LPDC1-24151W-1R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 720x20x30 発光部A[mm] 700 消費電力(白色) [W] 34typ ※ 重量[kg] 0.7typ 推奨電源 LPDC1-24151W-1R4 -
LLRJ800N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 820x20x30 800 39typ ※ 0.8typ LPDC1-24151W-1R6 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 820x20x30 発光部A[mm] 800 消費電力(白色) [W] 39typ ※ 重量[kg] 0.8typ 推奨電源 LPDC1-24151W-1R6 -
LLRJ900N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 920x20x30 900 44typ ※ 6.5typ LPDC1-24151W-1R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 920x20x30 発光部A[mm] 900 消費電力(白色) [W] 44typ ※ 重量[kg] 6.5typ 推奨電源 LPDC1-24151W-1R8 -
LLRJ1000N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 1020x20x30 1000 48typ ※ 7.1typ LPDC1-24151W-2R カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1020x20x30 発光部A[mm] 1000 消費電力(白色) [W] 48typ ※ 重量[kg] 7.1typ 推奨電源 LPDC1-24151W-2R
備考
※白色時
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青) ●発光色 G(緑)の製作は可能ですが、適合電源が異なります
●発光長サイズは100㎜単位でご用意しております
●その他のサイズにつきましては、弊社営業部までお問い合わせください
