LED直線照明（ライン照明）

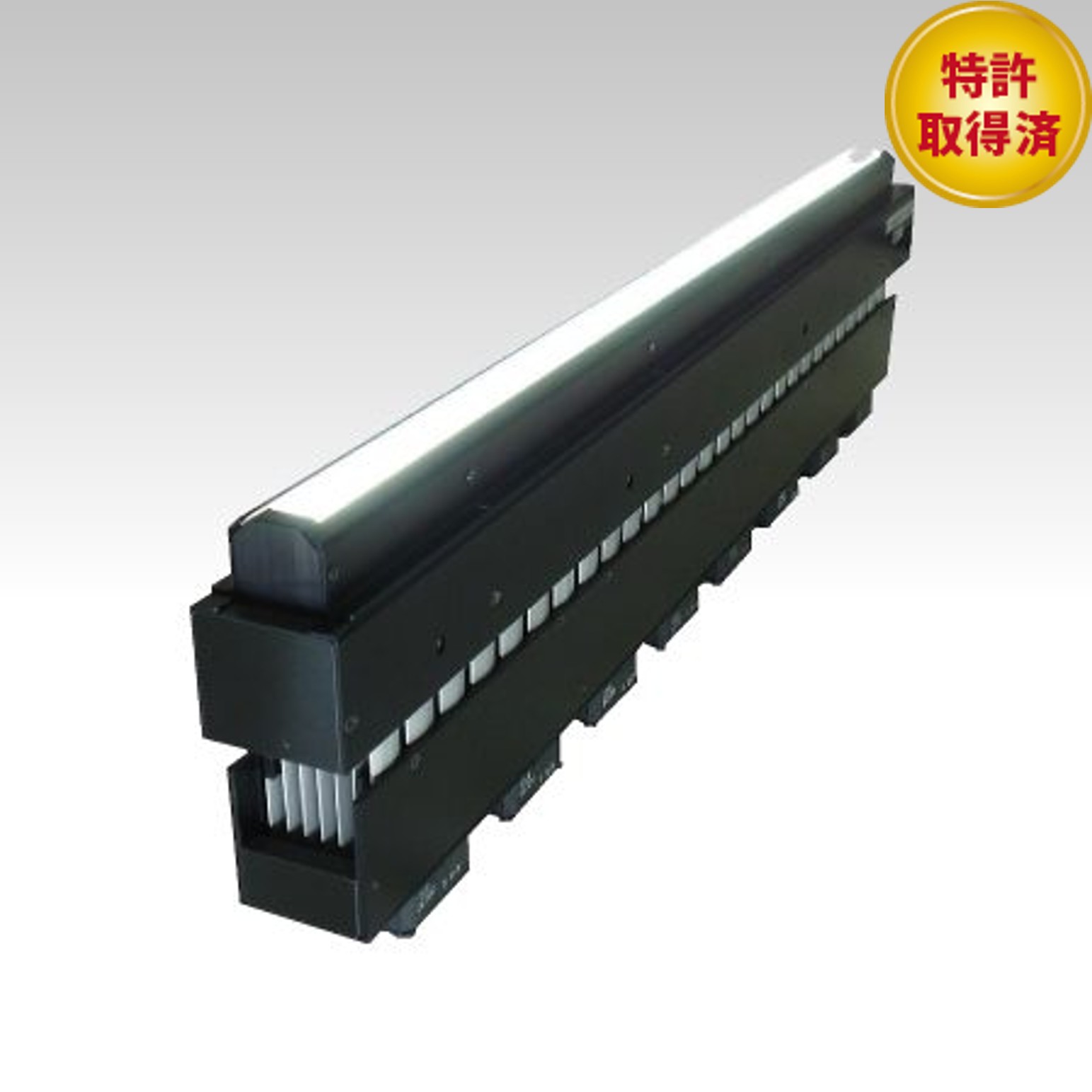

スリムなファン空冷ライン照明（直線）LLR

スリム化と高輝度化を実現した高輝度スタンダードモデル

110Wアパーチュア
蛍光灯よりスリムで明るさ約10倍

特長

●スリム化と高輝度化を実現した独自ＦＡＮ冷却構造
●コストパフォーマンスに優れたＦＡＮ冷却スタンダードモデル
●高輝度LEDと独自開発した光学系と放熱構造を用いたライン照明
●メタハラ光源とラインライトガイドからの置換え実績多数
●狭い設置場所でも高輝度照明で高速外観検査が可能

独自のFAN冷却構造で高輝度とスリム化を両立

用途例

鋼板検査、ガラス検査、シート検査、金属表面検査
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源

タイヤの外観検査
狭い設置場所でも高輝度照明で高速外観検査が可能

撮影例

●円筒形金属部品のキズ検査

拡散光リング照明

金属表面に光沢が有りキズの検出が難しい

LLR

直線(ライン)照明のローアングル照射によりキズを検出

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

【代表例:LLR438Fx21-105W】

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

カスタム例

集光レンズユニット

集光レンズユニットを使用することで、撮像部をピンポイント照射し余分な散乱光を低減します。

ラインアップ一覧

LLR138Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 138x32x106 101 39typ　※1 0.5typ ※2
LED発光色 ○●●●
L/W/H[mm] 138x32x106
発光部A[mm] 101
消費電力(白色) [W] 39typ　※1
重量[kg] 0.5typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR238Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 238x32x106 201 77typ　※1 0.9typ ※2
LED発光色 ○●●●
L/W/H[mm] 238x32x106
発光部A[mm] 201
消費電力(白色) [W] 77typ　※1
重量[kg] 0.9typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR338Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 338x32x106 301 115typ　※1 1.3typ ※2
LED発光色 ○●●●
L/W/H[mm] 338x32x106
発光部A[mm] 301
消費電力(白色) [W] 115typ　※1
重量[kg] 1.3typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR438Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 438x32x106 401 154typ　※1 1.7typ ※2
LED発光色 ○●●●
L/W/H[mm] 438x32x106
発光部A[mm] 401
消費電力(白色) [W] 154typ　※1
重量[kg] 1.7typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR538Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 538x32x106 501 192typ　※1 2.1typ ※2
LED発光色 ○●●●
L/W/H[mm] 538x32x106
発光部A[mm] 501
消費電力(白色) [W] 192typ　※1
重量[kg] 2.1typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR638Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 638x32x106 601 231typ　※1 2.5typ ※2
LED発光色 ○●●●
L/W/H[mm] 638x32x106
発光部A[mm] 601
消費電力(白色) [W] 231typ　※1
重量[kg] 2.5typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR738Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 738x32x106 701 269typ　※1 2.9typ ※2
LED発光色 ○●●●
L/W/H[mm] 738x32x106
発光部A[mm] 701
消費電力(白色) [W] 269typ　※1
重量[kg] 2.9typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR838Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 838x32x106 701 307typ　※1 3.3typ ※2
LED発光色 ○●●●
L/W/H[mm] 838x32x106
発光部A[mm] 701
消費電力(白色) [W] 307typ　※1
重量[kg] 3.3typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR938Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 938x32x106 901 347typ　※1 3.7typ ※2
LED発光色 ○●●●
L/W/H[mm] 938x32x106
発光部A[mm] 901
消費電力(白色) [W] 347typ　※1
重量[kg] 3.7typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLR1038Fx21-106＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 1038x32x106 1001 384typ　※1 4.1typ ※2
LED発光色 ○●●●
L/W/H[mm] 1038x32x106
発光部A[mm] 1001
消費電力(白色) [W] 384typ　※1
重量[kg] 4.1typ
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	138x32x106	101	39typ　※1	0.5typ	※2

LED発光色	○●●●
L/W/H[mm]	138x32x106
発光部A[mm]	101
消費電力(白色) [W]	39typ　※1
重量[kg]	0.5typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	238x32x106	201	77typ　※1	0.9typ	※2

LED発光色	○●●●
L/W/H[mm]	238x32x106
発光部A[mm]	201
消費電力(白色) [W]	77typ　※1
重量[kg]	0.9typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	338x32x106	301	115typ　※1	1.3typ	※2

LED発光色	○●●●
L/W/H[mm]	338x32x106
発光部A[mm]	301
消費電力(白色) [W]	115typ　※1
重量[kg]	1.3typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	438x32x106	401	154typ　※1	1.7typ	※2

LED発光色	○●●●
L/W/H[mm]	438x32x106
発光部A[mm]	401
消費電力(白色) [W]	154typ　※1
重量[kg]	1.7typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	538x32x106	501	192typ　※1	2.1typ	※2

LED発光色	○●●●
L/W/H[mm]	538x32x106
発光部A[mm]	501
消費電力(白色) [W]	192typ　※1
重量[kg]	2.1typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	638x32x106	601	231typ　※1	2.5typ	※2

LED発光色	○●●●
L/W/H[mm]	638x32x106
発光部A[mm]	601
消費電力(白色) [W]	231typ　※1
重量[kg]	2.5typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	738x32x106	701	269typ　※1	2.9typ	※2

LED発光色	○●●●
L/W/H[mm]	738x32x106
発光部A[mm]	701
消費電力(白色) [W]	269typ　※1
重量[kg]	2.9typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	838x32x106	701	307typ　※1	3.3typ	※2

LED発光色	○●●●
L/W/H[mm]	838x32x106
発光部A[mm]	701
消費電力(白色) [W]	307typ　※1
重量[kg]	3.3typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	938x32x106	901	347typ　※1	3.7typ	※2

LED発光色	○●●●
L/W/H[mm]	938x32x106
発光部A[mm]	901
消費電力(白色) [W]	347typ　※1
重量[kg]	3.7typ
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	1038x32x106	1001	384typ　※1	4.1typ	※2

LED発光色	○●●●
L/W/H[mm]	1038x32x106
発光部A[mm]	1001
消費電力(白色) [W]	384typ　※1
重量[kg]	4.1typ
推奨電源	※2

備考

※1 白色時　※2 適合電源選定は弊社営業部までお問い合わせください
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)　●発光長サイズは50㎜単位でご用意しております
●その他のサイズにつきましては、弊社営業部までお問い合わせください
