LED直線照明（ライン照明）

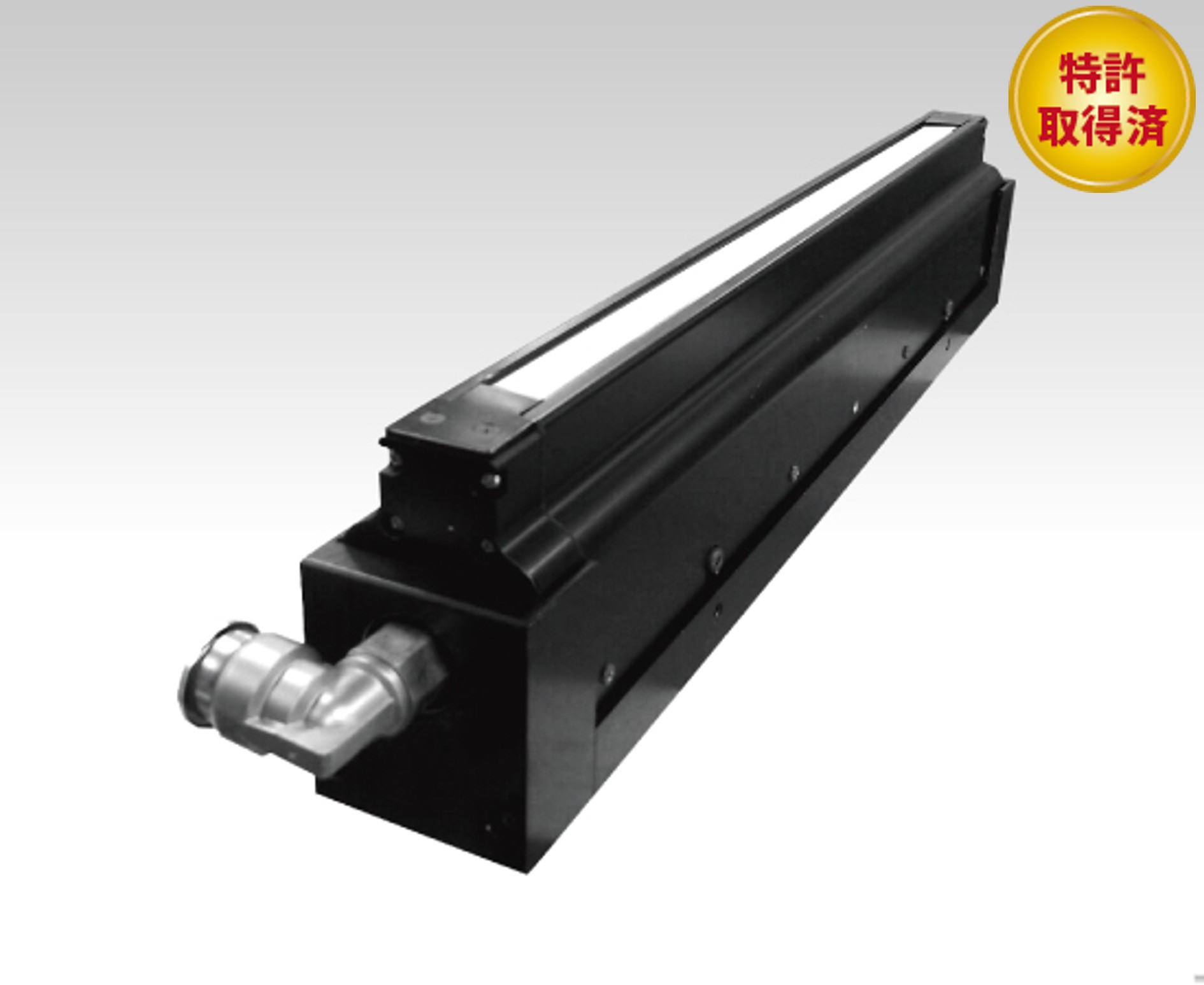

水冷高輝度ライン照明（直線）LLRG-W

世界最高クラスの高輝度直線（ライン）照明

高出力
発光面照度：600万Lx

特長

●水冷却機構採用で高出力、FANレス、コンパクト化を実現
●業界最高600万LxでFANレス静音環境を実現
●FANレスタイプでクリーンルーム内への設置にも最適
●高速搬送の欠陥検査に最適な高出力照明
●メタハラ光源とラインライトガイドからの置換え実績多数

水冷化によりコンパクトボディを実現
体積比約45%（LLRG FAN冷却と比較）

設置例

鋼板検査、ガラス検査、シート検査、金属表面検査、
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源

FANレス化によりクリーンルーム内への設置に最適

撮影例

●黒色フィルムのピンホール検査(透過)

従来の直線(ライン)照明

光量不足のため有色で厚みの有る
フィルムはピンホールの検出が難しい

LLRG-W

高出力照明により検出が可能

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

【代表例:LLRG566Wｘ22-75W】

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

オプション・カスタム例

【オプション】水冷装置(サーモチラー)
冷却水を循環させLED照明の温度を一定に保ちます

シンプルタイプ

温度コントロールタイプ

【カスタム例】
スリットユニットを取り付けることにより、明視野、エッジ、暗視野での欠陥検出が可能になります

スリットユニット

構成例

クリーンルーム内設置例

クリーンルーム内設置例

LED照明システムを画像処理ＰＣから一括管理

ラインアップ一覧

LLRG166Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 166x43x75 100 173typ　※1 1.0 ※2
LED発光色 ○●●●
L/W/H[mm] 166x43x75
発光部A[mm] 100
消費電力(白色) [W] 173typ　※1
重量[kg] 1.0
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG266Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 266x43x75 200 346typ　※1 1.5 ※2
LED発光色 ○●●●
L/W/H[mm] 266x43x75
発光部A[mm] 200
消費電力(白色) [W] 346typ　※1
重量[kg] 1.5
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG366Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 366x43x75 300 519typ　※1 2.0 ※2
LED発光色 ○●●●
L/W/H[mm] 366x43x75
発光部A[mm] 300
消費電力(白色) [W] 519typ　※1
重量[kg] 2.0
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG466Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 466x43x75 400 692typ　※1 2.5 ※2
LED発光色 ○●●●
L/W/H[mm] 466x43x75
発光部A[mm] 400
消費電力(白色) [W] 692typ　※1
重量[kg] 2.5
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG566Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 566x43x75 500 865typ　※1 3.0 ※2
LED発光色 ○●●●
L/W/H[mm] 566x43x75
発光部A[mm] 500
消費電力(白色) [W] 865typ　※1
重量[kg] 3.0
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG666Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 666x43x75 600 1038typ　※1 3.5 ※2
LED発光色 ○●●●
L/W/H[mm] 666x43x75
発光部A[mm] 600
消費電力(白色) [W] 1038typ　※1
重量[kg] 3.5
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG766Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 766x43x75 700 1211typ　※1 4.0 ※2
LED発光色 ○●●●
L/W/H[mm] 766x43x75
発光部A[mm] 700
消費電力(白色) [W] 1211typ　※1
重量[kg] 4.0
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG866Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 866x43x75 800 1384typ　※1 4.5 ※2
LED発光色 ○●●●
L/W/H[mm] 866x43x75
発光部A[mm] 800
消費電力(白色) [W] 1384typ　※1
重量[kg] 4.5
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG966Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 966x43x75 900 1557typ　※1 5.0 ※2
LED発光色 ○●●●
L/W/H[mm] 966x43x75
発光部A[mm] 900
消費電力(白色) [W] 1557typ　※1
重量[kg] 5.0
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LLRG1066Wx22-75＊

LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源
○●●● 1066x43x75 1000 1730typ　※1 5.5 ※2
LED発光色 ○●●●
L/W/H[mm] 1066x43x75
発光部A[mm] 1000
消費電力(白色) [W] 1730typ　※1
重量[kg] 5.5
推奨電源 ※2
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	166x43x75	100	173typ　※1	1.0	※2

LED発光色	○●●●
L/W/H[mm]	166x43x75
発光部A[mm]	100
消費電力(白色) [W]	173typ　※1
重量[kg]	1.0
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	266x43x75	200	346typ　※1	1.5	※2

LED発光色	○●●●
L/W/H[mm]	266x43x75
発光部A[mm]	200
消費電力(白色) [W]	346typ　※1
重量[kg]	1.5
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	366x43x75	300	519typ　※1	2.0	※2

LED発光色	○●●●
L/W/H[mm]	366x43x75
発光部A[mm]	300
消費電力(白色) [W]	519typ　※1
重量[kg]	2.0
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	466x43x75	400	692typ　※1	2.5	※2

LED発光色	○●●●
L/W/H[mm]	466x43x75
発光部A[mm]	400
消費電力(白色) [W]	692typ　※1
重量[kg]	2.5
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	566x43x75	500	865typ　※1	3.0	※2

LED発光色	○●●●
L/W/H[mm]	566x43x75
発光部A[mm]	500
消費電力(白色) [W]	865typ　※1
重量[kg]	3.0
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	666x43x75	600	1038typ　※1	3.5	※2

LED発光色	○●●●
L/W/H[mm]	666x43x75
発光部A[mm]	600
消費電力(白色) [W]	1038typ　※1
重量[kg]	3.5
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	766x43x75	700	1211typ　※1	4.0	※2

LED発光色	○●●●
L/W/H[mm]	766x43x75
発光部A[mm]	700
消費電力(白色) [W]	1211typ　※1
重量[kg]	4.0
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	866x43x75	800	1384typ　※1	4.5	※2

LED発光色	○●●●
L/W/H[mm]	866x43x75
発光部A[mm]	800
消費電力(白色) [W]	1384typ　※1
重量[kg]	4.5
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	966x43x75	900	1557typ　※1	5.0	※2

LED発光色	○●●●
L/W/H[mm]	966x43x75
発光部A[mm]	900
消費電力(白色) [W]	1557typ　※1
重量[kg]	5.0
推奨電源	※2

LED発光色	L/W/H[mm]	発光部A[mm]	消費電力(白色) [W]	重量[kg]	推奨電源
○●●●	1066x43x75	1000	1730typ　※1	5.5	※2

LED発光色	○●●●
L/W/H[mm]	1066x43x75
発光部A[mm]	1000
消費電力(白色) [W]	1730typ　※1
重量[kg]	5.5
推奨電源	※2

備考

※1 白色時　※2 適合電源の選定は弊社営業部までお問い合わせください
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)　●発光長サイズは50㎜単位でご用意しております
●その他のサイズにつきましては、弊社営業部までお問い合わせください

特長

設置例

撮影例

外形図

データ代表例

オプション・カスタム例

構成例

ラインアップ一覧

LLRG166Wx22-75＊

LLRG266Wx22-75＊

LLRG366Wx22-75＊

LLRG466Wx22-75＊

LLRG566Wx22-75＊

LLRG666Wx22-75＊

LLRG766Wx22-75＊

LLRG866Wx22-75＊

LLRG966Wx22-75＊

LLRG1066Wx22-75＊

備考
