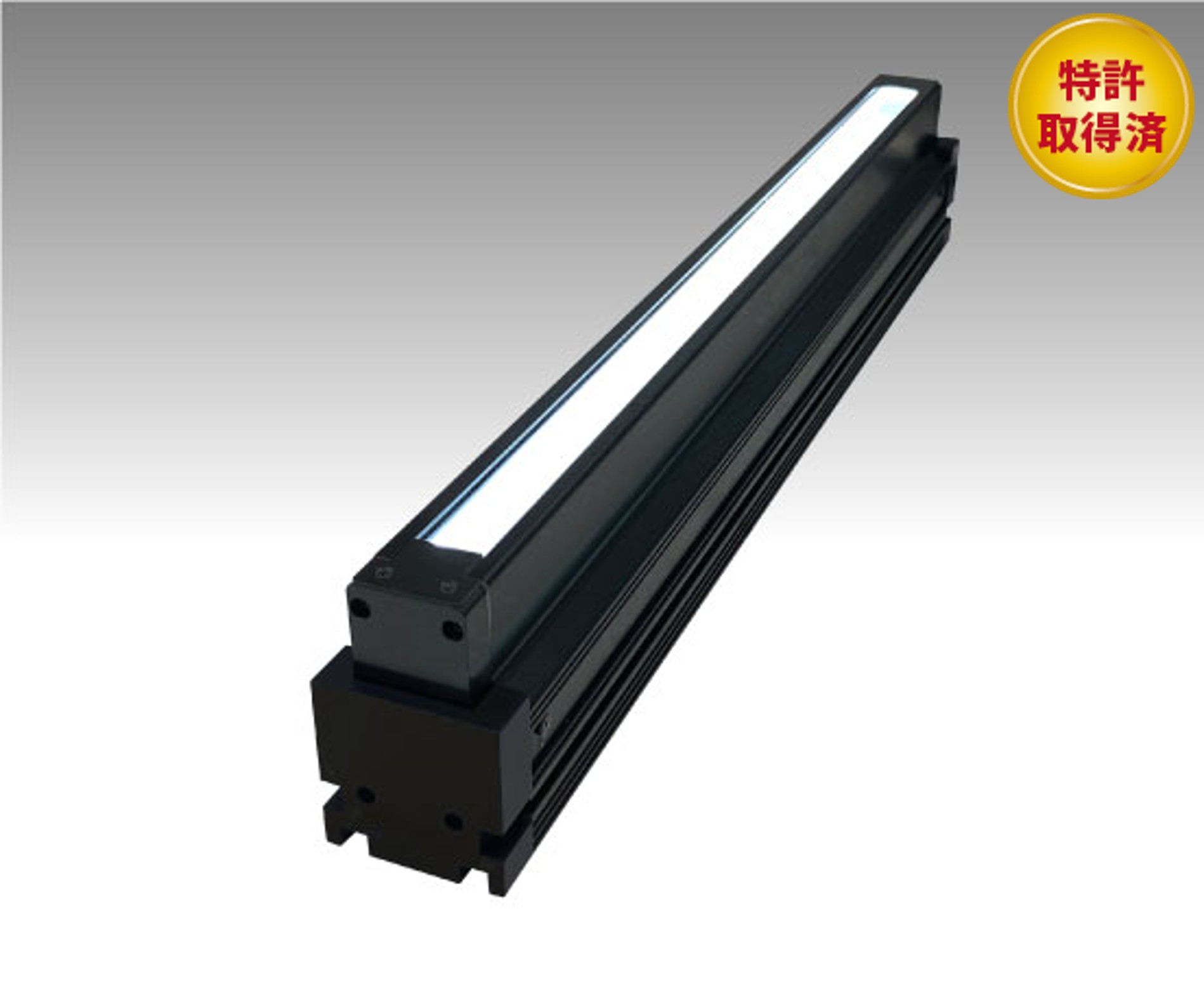

集光幅可変機構内蔵で照射幅を自在に変更
照射幅可変機構
疑似並行
集光
本製品は自然放熱タイプですが、エアー冷却タイプ（LLRVC-Aシリーズ）、FAN冷却タイプ（LLRVC-Fシリーズ）もございます
特長
●ラインカメラによる撮像・撮影に適したライン照明シリーズ
●マシンビジョンや工業用途向けの、高輝度かつ高性能な照明機器
●コストパフォーマンスに優れたモデル
●自然放熱型でクリーンルーム内への設置にも最適
●高輝度LEDと独自開発した光学系放熱構造を用いたライン照明
●集光可変機構（独自開発）を内蔵しており疑似平行光から集光まで照射光を調整可能
●メタハラ光源とラインライトガイドからの置換え実績多数、蛍光灯やハロゲン、キセノン光源の置換えにも対応
●発光色は、白、赤、緑、青の可視光、赤外線（IR850nm,940nm）、紫外線（UV365nm,385nm,405nm）から幅広くラインアップ
紫外線タイプはUV硬化や接着などにも活用可能
●当社の定電流制御電源を用いて、配光制御、ケーブル補償、照明の温度検知、断線警報、アラーム履歴の確認など多機能を実現
●同軸落射ユニットと組合せ、ライン同軸落射照明にも対応可（オプション）
集光可変機構により近距離から長距離照射まで
幅広い用途に使用可能
用途例
ラインセンサでの画像処理用ライン照明に最適
連続する無地ウェブ検査（印刷物、シート、フィルム、鋼鈑、ガラスなど）や枚葉検査（紙や樹脂や不織布製の加工品）、半導体ウェハ、缶製品の検査に適します
連続する無地ウェブ検査（印刷物、シート、フィルム、鋼鈑、ガラスなど）や枚葉検査（紙や樹脂や不織布製の加工品）、半導体ウェハ、缶製品の検査に適します
エリアカメラ用の高輝度バー照明としての使用や、目視検査用に遠方から照射する用途にも適します
フィルム検査
撮影例
●キャップの印字検査
拡散光リング照明
曲面のため印字面に光沢が出来、文字認識が難しい
LLRVC
直線(ライン)照明とラインカメラで曲面を平面として撮像可能
撮像例は一例です。多種多様なライン照明シリーズからご選定いただけます。
デモ機、テストルームのご利用、撮像評価のご依頼、製品のご質問やカスタムなど、なんなりとご相談ください。
お問い合わせページへ
外形図
【LLRVC-N*外形図】
【LLRVC-A*外形図】
【LLRVC-F*外形図】
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例

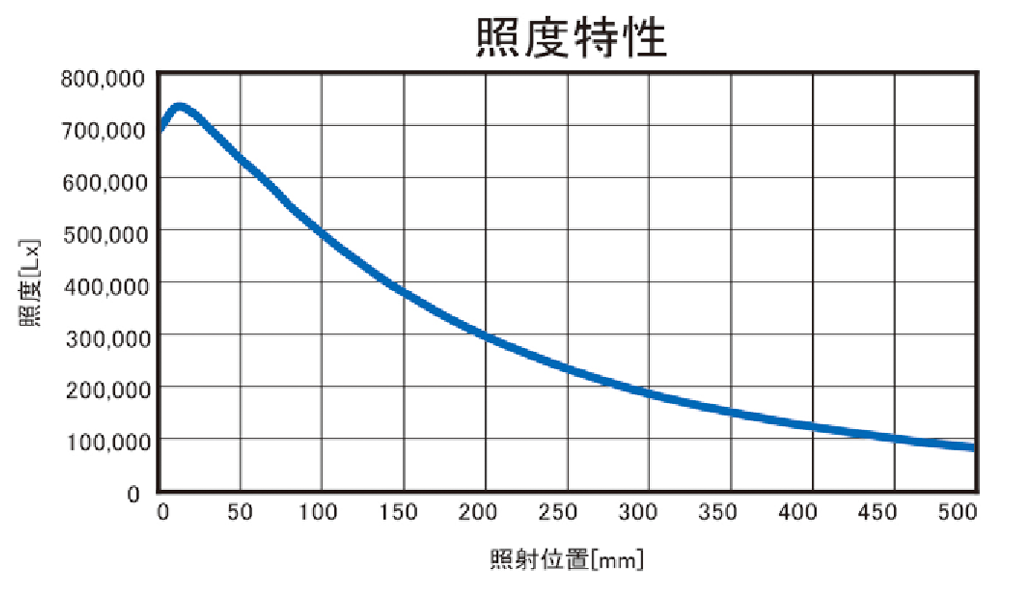

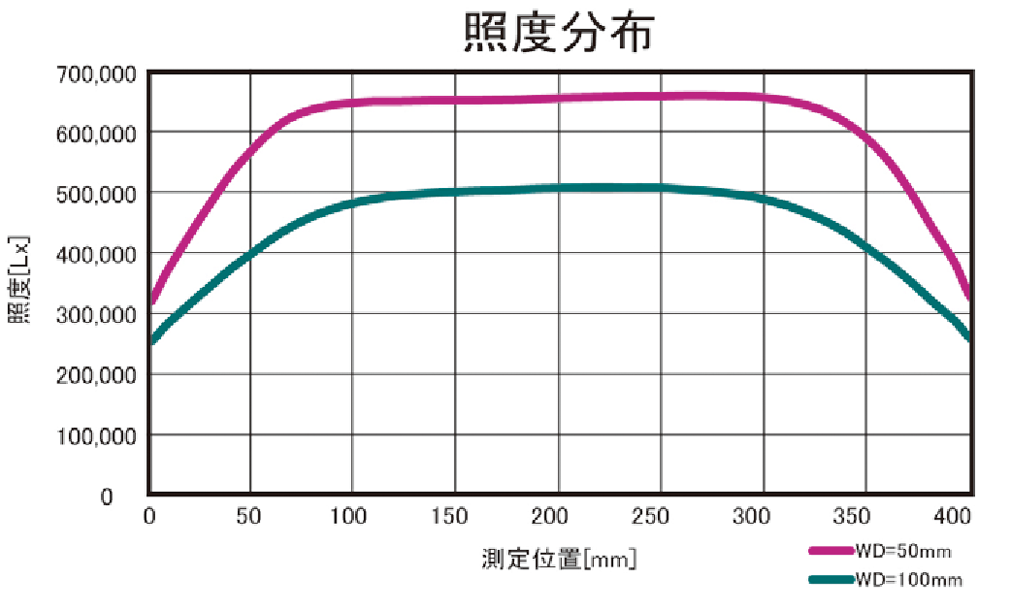

【代表例:LLRVC400NW(自然放熱タイプ)】

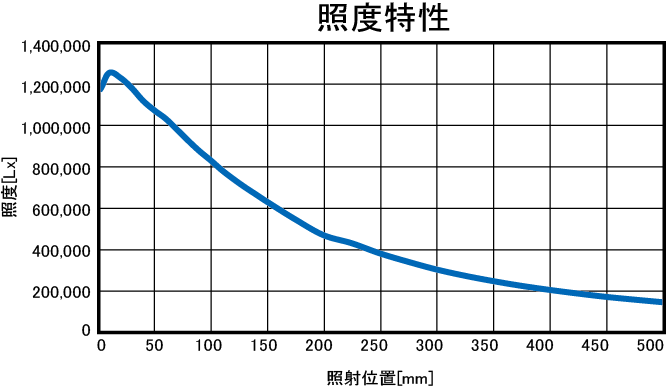

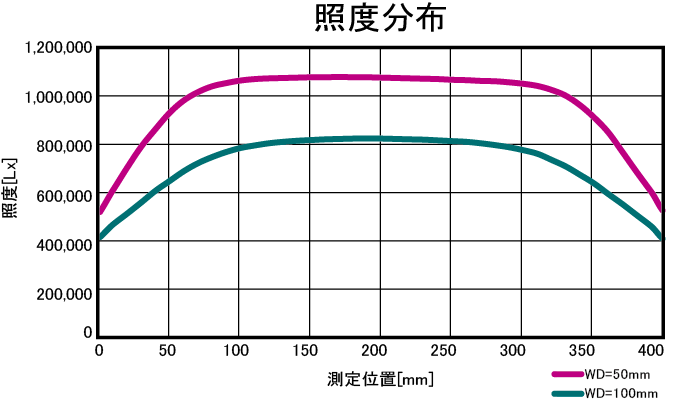

【代表例:LLRVC400AW(エアー冷却タイプ)】
【代表例:LLRVC400FW(ファン冷却タイプ)】
オプション
スリットユニット
スリットユニットをM4ナットスロットを使ってLLRVCに取り付けることで、簡単にスリット光を得ることが出来ます （スリット幅はご相談に応じてカスタム対応いたします）
スリットユニットをM4ナットスロットを使ってLLRVCに取り付けることで、簡単にスリット光を得ることが出来ます （スリット幅はご相談に応じてカスタム対応いたします）
同軸落射ユニット
カメラレンズ軸と同軸上から照射することでエッジ部の拡散光を逃がしコントラストを明確にします。
カメラレンズ軸と同軸上から照射することでエッジ部の拡散光を逃がしコントラストを明確にします。
直線ドーム照明（ハーフパイプ照明）と直線同軸落射照明の組み合わせ
直線ドーム照明と直線同軸落射照明を組合せ、ラインドーム照明の撮像窓スリットの映り込みを消すことができます。
直線ドーム照明と直線同軸落射照明を組合せ、ラインドーム照明の撮像窓スリットの映り込みを消すことができます。
設置方法
スロット式取り付け方式
市販のM4六角ナット(JIS)対応の
取り付け用スロットで
自由度の高い設置環境を実現
M4六角ナット用スロット側面
M4六角ナット用スロット背面ラインアップ一覧
自然放熱
エアー冷却
ファン冷却
水冷却
-
LLRVC100N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 150x48x(75～80) 100 20typ ※ 0.6typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 150x48x(75～80) 発光部A[mm] 100 消費電力(白色) [W] 20typ ※ 重量[kg] 0.6typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC200N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 250x48x(75～80) 200 39typ ※ 1.0typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 250x48x(75～80) 発光部A[mm] 200 消費電力(白色) [W] 39typ ※ 重量[kg] 1.0typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC300N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 350x48x(75～80) 300 58typ ※ 1.4typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 350x48x(75～80) 発光部A[mm] 300 消費電力(白色) [W] 58typ ※ 重量[kg] 1.4typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC400N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 450x48x(75～80) 400 77typ ※ 1.8typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 450x48x(75～80) 発光部A[mm] 400 消費電力(白色) [W] 77typ ※ 重量[kg] 1.8typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC500N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 550x48x(75～80) 500 96typ ※ 2.2typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 550x48x(75～80) 発光部A[mm] 500 消費電力(白色) [W] 96typ ※ 重量[kg] 2.2typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC600N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 650x48x(75～80) 600 116typ ※ 2.6typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 650x48x(75～80) 発光部A[mm] 600 消費電力(白色) [W] 116typ ※ 重量[kg] 2.6typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC700N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 750x48x(75～80) 700 135typ ※ 3.0typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 750x48x(75～80) 発光部A[mm] 700 消費電力(白色) [W] 135typ ※ 重量[kg] 3.0typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC800N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 850x48x(75～80) 800 154typ ※ 3.8typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 850x48x(75～80) 発光部A[mm] 800 消費電力(白色) [W] 154typ ※ 重量[kg] 3.8typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC900N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 950x48x(75～80) 900 173typ ※ 4.2typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 950x48x(75～80) 発光部A[mm] 900 消費電力(白色) [W] 173typ ※ 重量[kg] 4.2typ 推奨電源 LPDCJ1-48301W-R4 -
LLRVC1000N＊
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●●●●※ 1050x48x(75～80) 1000 192.0typ ※ 4.6typ LPDCJ1-48301W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●●●●※ L/W/H[mm] 1050x48x(75～80) 発光部A[mm] 1000 消費電力(白色) [W] 192.0typ ※ 重量[kg] 4.6typ 推奨電源 LPDCJ1-48301W-R4
-
LLRVC100A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 150x48x(92～97) 100 48 34typ ※ 1.5typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 150x48x(92～97) 発光部A[mm] 100 入力電圧[V] 48 消費電力(白色) [W] 34typ ※ 重量[kg] 1.5typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC200A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 250x48x(92～97) 200 48 68typ ※ 2.1typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 250x48x(92～97) 発光部A[mm] 200 入力電圧[V] 48 消費電力(白色) [W] 68typ ※ 重量[kg] 2.1typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC300A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 350x48x(92～97) 300 48 101typ ※ 2.6typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 350x48x(92～97) 発光部A[mm] 300 入力電圧[V] 48 消費電力(白色) [W] 101typ ※ 重量[kg] 2.6typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC400A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 450x48x(92～97) 400 48 135typ ※ 3.1typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 450x48x(92～97) 発光部A[mm] 400 入力電圧[V] 48 消費電力(白色) [W] 135typ ※ 重量[kg] 3.1typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC500A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 550x48x(92～97) 500 48 168typ ※ 3.7typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 550x48x(92～97) 発光部A[mm] 500 入力電圧[V] 48 消費電力(白色) [W] 168typ ※ 重量[kg] 3.7typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC600A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 650x48x(92～97) 600 48 202typ ※ 4.2typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 650x48x(92～97) 発光部A[mm] 600 入力電圧[V] 48 消費電力(白色) [W] 202typ ※ 重量[kg] 4.2typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC700A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 750x48x(92～97) 700 48 236typ ※ 4.8typ LPDCJ1-48301W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 750x48x(92～97) 発光部A[mm] 700 入力電圧[V] 48 消費電力(白色) [W] 236typ ※ 重量[kg] 4.8typ 推奨電源 LPDCJ1-48301W-R7 -
LLRVC800A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 850x48x(92～97) 800 48 269typ ※ 5.3typ LPDCJ1-48601W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 850x48x(92～97) 発光部A[mm] 800 入力電圧[V] 48 消費電力(白色) [W] 269typ ※ 重量[kg] 5.3typ 推奨電源 LPDCJ1-48601W-R7 -
LLRVC900A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 950x48x(92～97) 900 48 303typ ※ 5.8typ LPDCJ1-48601W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 950x48x(92～97) 発光部A[mm] 900 入力電圧[V] 48 消費電力(白色) [W] 303typ ※ 重量[kg] 5.8typ 推奨電源 LPDCJ1-48601W-R7 -
LLRVC1000A＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●● 1050x48x(92～97) 1000 48 336typ ※ 6.4typ LPDCJ1-48601W-R7 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1050x48x(92～97) 発光部A[mm] 1000 入力電圧[V] 48 消費電力(白色) [W] 336typ ※ 重量[kg] 6.4typ 推奨電源 LPDCJ1-48601W-R7
-
LLRVC100F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 150x48x(102～107) 100 48 39typ ※ 0.7typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 150x48x(102～107) 発光部A[mm] 100 入力電圧[V] 48 消費電力(白色) [W] 39typ ※ 重量[kg] 0.7typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC200F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 250x48x(102～107) 200 48 77typ ※ 1.2typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 250x48x(102～107) 発光部A[mm] 200 入力電圧[V] 48 消費電力(白色) [W] 77typ ※ 重量[kg] 1.2typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC300F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 350x48x(102～107) 300 48 116typ ※ 1.6typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 350x48x(102～107) 発光部A[mm] 300 入力電圧[V] 48 消費電力(白色) [W] 116typ ※ 重量[kg] 1.6typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC400F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 450x48x(102～107) 400 48 154typ ※ 2.1typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 450x48x(102～107) 発光部A[mm] 400 入力電圧[V] 48 消費電力(白色) [W] 154typ ※ 重量[kg] 2.1typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC500F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 550x48x(102～107) 500 48 192typ ※ 2.6typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 550x48x(102～107) 発光部A[mm] 500 入力電圧[V] 48 消費電力(白色) [W] 192typ ※ 重量[kg] 2.6typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC600F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 650x48x(102～107) 600 48 231typ ※ 3.1typ LPDCJ1-48301W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 650x48x(102～107) 発光部A[mm] 600 入力電圧[V] 48 消費電力(白色) [W] 231typ ※ 重量[kg] 3.1typ 推奨電源 LPDCJ1-48301W-R8 -
LLRVC700F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 750x48x(102～107) 700 48 269typ ※ 3.5typ LPDCJ1-48601W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 750x48x(102～107) 発光部A[mm] 700 入力電圧[V] 48 消費電力(白色) [W] 269typ ※ 重量[kg] 3.5typ 推奨電源 LPDCJ1-48601W-R8 -
LLRVC800F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 850x48x(102～107) 800 48 308typ ※ 4.0typ LPDCJ1-48601W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 850x48x(102～107) 発光部A[mm] 800 入力電圧[V] 48 消費電力(白色) [W] 308typ ※ 重量[kg] 4.0typ 推奨電源 LPDCJ1-48601W-R8 -
LLRVC900F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 950x48x(102～107) 900 48 346typ ※ 4.5typ LPDCJ1-48601W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 950x48x(102～107) 発光部A[mm] 900 入力電圧[V] 48 消費電力(白色) [W] 346typ ※ 重量[kg] 4.5typ 推奨電源 LPDCJ1-48601W-R8 -
LLRVC1000F＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○●●●● 1050x48x(102～107) 1000 48 384typ ※ 5.0typ LPDCJ1-48601W-R8 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせLED発光色 ○●●●● L/W/H[mm] 1050x48x(102～107) 発光部A[mm] 1000 入力電圧[V] 48 消費電力(白色) [W] 384typ ※ 重量[kg] 5.0typ 推奨電源 LPDCJ1-48601W-R8
備考
※白色時
●型式の＊部には発光色W(白) R(赤) G(緑) B(青) A(アンバー) IR(赤外) UV(紫外) が入ります
●IR、UVについてはそれぞれ次のページもご参照ください IRはコチラ UVはコチラ
●発光長サイズは100mm単位でご用意しております
●1,000mm以上の長尺品についても対応可能です。詳しくはお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
