特長

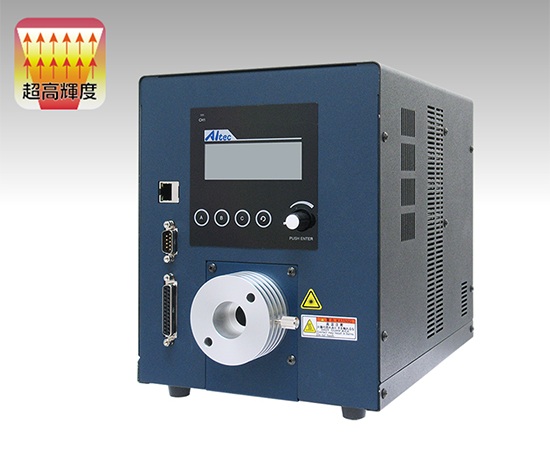

●超高輝度LEDライティングボックス
外観検査や画像検査に適した超高輝度LED照明で、検査対象を鮮明に照射します
●AC100–240V対応
世界各国の電源に対応し、電圧切替が不要です
●定電流制御による1,000階調調光
高精度な調光により、検査対象に最適な照明条件を設定できます
●光フィードバック機能搭載
照度を自動で安定化し、外乱の影響を抑えた安定した検査環境を実現します
●連続点灯／ストロボ点灯の切替
外観検査や画像処理システムに合わせて、連続点灯モードとストロボ点灯モードを
切り替えられます
●フィルターチェンジャー対応（最大６枚）
最大6枚のカラーフィルターを装着でき、対象物や検査内容に応じた照明条件を構築
できます
●フロントパネル操作での内部制御
フロントパネルの各スイッチで内部制御が行えます
●外部制御対応
パラレル信号、RS 232C、LANによるリモート制御に対応します
自動化設備や画像検査システムへの組み込みが可能です
用途例
●マイクロクラッチ検査：微小摩耗や噛み合わせ不良を高精度に検出
●レーザー刻印読取り：微細な凹凸を強調し、刻印の視認性と欠陥検出性能を向上
●バリ・段差・摩耗検出：微細なバリや段差、摩耗を高感度に検出
●表面ゆがみ・干渉縞検出：干渉縞や歪みを鮮明に可視化し、異常の可視化に貢献
●高精度エッジ検出・ガイドライン投影：サブピクセル精度の輪郭抽出と位置決めを支援
●厚みムラ・ストリーク・波紋検出：シート材や塗膜のムラ・筋・波紋を高感度に可視化
●高速ライン撮像：ストロボ発光との同期により、高速搬送中の対象物を鮮明に撮像
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ（代表例）
共通仕様
| 点灯方式 | 定電流制御方式 |
|---|---|
| 入力電圧 | AC100～240V (±10%) |
| 出力数 | 1ch |
| 冷却方式 | FAN空冷 側面吸気 背面排気×2 |
| 光源寿命 | 20,000時間 ※1 |
| 適合ファイバー | ガラスファイバー（高耐久仕様） |
| 入力コネクタ | AC入力3Pインレット EN60320-1認証 |
| パラレル通信 コネクタ | D-SUB 25 ピン雌端子 |
| RS232C 通信コネクタ | D-SUB 9 ピン雄端子 |
| LAN通信コネクタ | RJ-45型8極コネクタ |
| 動作温湿度 | 温度：0～40℃、湿度：30～85%RH (結露しないこと) |
| 保存温湿度 | 温度：0～50℃、湿度：30～85%RH (結露しないこと) |
| 設置条件（高度） | 最大2,000 ｍまで |
| 設置条件（汚染度）※2 | レベル2 |
| 設置条件（設置カテゴリ）※2 | カテゴリⅡ |
| 環境規制 | RoHS 指令対応 |
| 光生物学的安全性(EN 62471:2008) | リスクグループ 3 |
| 付属品 |
取扱説明書×1 電源ケーブル(AC100-120V地域用)×1 ●外部制御ソフトが必要な場合は、弊社営業部までご連絡ください。 |
※1. 環境温度30℃以下として、最大調光で連続点灯したときに初期光量から70％に減光するまでの想定値です（保証値ではありません）
※2. 汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください
アタッチメント（口金）一覧
| 型 式 | PU-ZLBA-A-15x20L-25x38L | PU-ZLBA-A-15x37L-25x21L | PU-ZLBA-A-15x15L-25x43L | PU-ZLBA-A-20x30L-25x28L | PU-ZLBA-A-15x31L-25x27L | |
|---|---|---|---|---|---|---|
| 形状 | D1×L1 [mm] | Φ15×20L | Φ15×37L | Φ15×15L | Φ20×30L | Φ15×31L |
| D2×L2 [mm] | Φ25×38L | Φ25×21L | Φ25×43L | Φ25×28L | Φ25×27L | |
| 外形寸法D×L [mm] | Φ60×29L | Φ60×29L | Φ60×29L | Φ60×29L | Φ60×29L | |
※上記以外の寸法のアタッチメントについては、お問い合わせください。
