UV-LED を実装した様々なモジュールを企画・設計・製造 お客様のニーズに合わせた製品をハイクオリティでご提案
LED モジュール製作
  • rohs2
  • custom_supported_allowed

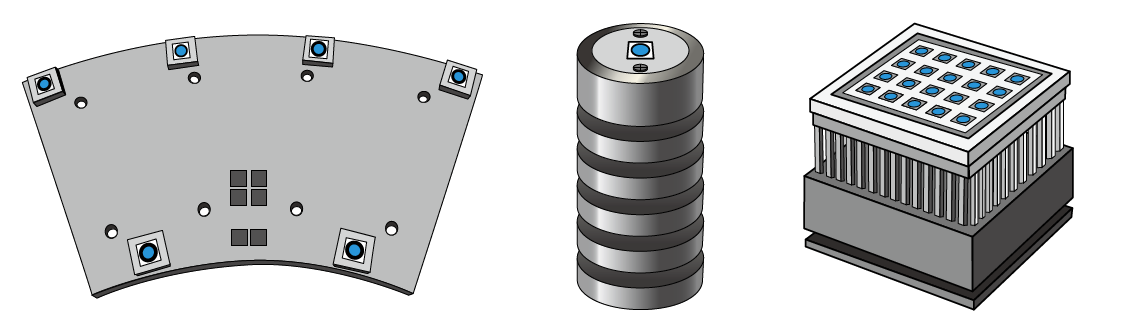

各種LEDモジュールイメージイラスト

特長

●ご要望スペックのカスタマイズ製品を設計・製造
●既存のランプ光源装置のLED 化への対応
●高出力モジュールへの設備更新
●実験・開発用の小ロットにも対応
●弊社点灯電源との組み合わせで生産工程管理
●開発〜製造までワンストップサービスでお客様の負担軽減
ランプ光源のLED化対応イメージ

既存の生産プロセスをLED化

用途例

●ウェハー用ダイシングテープ硬化ブラックランプのLED化
●既存印刷機への乾燥(硬化)用UV-LED照射器の増設
●コーティング剤乾燥炉のUV-LED化
●殺菌ランプのLED化の検証実験
●傾向発光観察用UVランプのLED化
硬化用LED照射器に組み込まれ運用されるLEDモジュールのイラスト

照度(強度)シミュレーション


蓄積データに基づいた高い計算精度と信頼性 照度( 強度)・照度分布シミュレート
様々な形状の照射光学系を製作前評価

LED照度シミュレーションイメージ

UV-LED モジュール形状(代表例)

ループ型

円型

円筒型

直線型

立方体型

偏心角型

偏心円型

ループ型LEDモジュール
円型LEDモジュール
円筒型LEDモジュール
直線型LEDモジュール
立方体型LEDモジュール
偏心角型LEDモジュール
偏心円型LEDモジュール

冷却バリエーション(代表例)

照射強度・照射形状・設置条件に合わせて選べる冷却ユニット
自然放熱、エアパージ冷却、FAN冷却、水冷却の冷却能力の大小

※モジュール構造等により冷却能力が異なります

UV-LED モジュール製作事例

●ご希望にあわせてカスタム製作いたします
●製品開発・製品組込み・実験・開発にお役立てください

防湿コーティング剤の乾燥用LEDモジュール 脱臭実験用LEDモジュール 特殊インク開発用LEDモジュール 捕虫実験用LEDモジュール 水殺菌実験用LEDモジュール ダイシングテープ硬化用LEDモジュール

データ収集・プロセス管理


【点灯電源との組み合わせでデータ収集・プロセス管理】
データ収集・生産ノウハウの蓄積

点灯電源、パソコンを通したデータ収集の流れ

生産工程をリアルタイムで管理・工程変更への対応


配光制御

●UV照射器をブロック毎に調光
●照射範囲と強度をフレキシブルに設定

配光制御されたLEDモジュールの相対輝度イメージ

断線アラーム

●LED基板の回路オープンを検知
●アラーム信号出力

断線イメージイラスト

温度上昇アラーム

●LED基板の温度上昇を検知
●アラーム信号出力
●過熱状態で自動シャットダウン

過熱状態イメージ

自動ケーブル

●照射器ケーブル延長(短縮)時にボタン操作で調整

ケーブル延長イメージ

ラインアップ一覧
