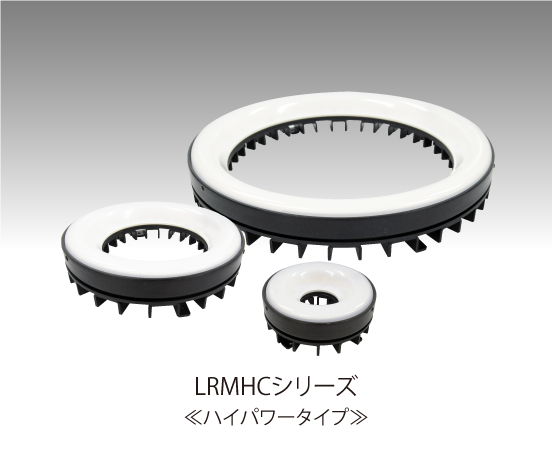

ローアングルからハイアングルまで広い照射レンジをカバー
特長
●独自の光学系を用いたマルチアングル照明
●ローアングルからハイアングルまで広い照射レンジをカバー
●LRGの2倍の明るさ(LRMC125)
●分割仕様を用いれば、ワーク形状を自在に強調可能
用途例
●基板の外観検査
●金属表面の線傷、打痕、外観検査
●文字認識、二次元コード読み取り
●目視検査用光源、画像処理用光源
撮影例
| 点灯方向と分割例 |  |
 |
 |
 |
|---|---|---|---|---|
|
●ローアングル
WD=0 |
 |
 |
 |
 |
|
●ハイアングル
WD=40 |
 |
 |
 |
 |
外形図
LRMC(分割なし)
LRM8C(8分割)
LRMHC(分割なし)
LRM8HC(8分割)
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例
垂直照度特性(中心断面)
水平照度特性(中心断面)
ラインアップ一覧
-
LRMC75NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 75 27 43 17.6 不可 24 8.0 LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 75 B 27 C 43 H 17.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 8.0 適合電源 LPDVK1-2450W -
LRMC125NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 125 77 93 17.6 不可 24 18.9 LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 125 B 77 C 93 H 17.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 18.9 適合電源 LPDVK1-2450W -
LRMC200NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 200 152 168 17.6 不可 24 37.7 LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 200 B 152 C 168 H 17.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 37.7 適合電源 LPDVK1-2450W -
LRM8C75NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 75 27 43 17.6 8分割 24 8.0 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 75 B 27 C 43 H 17.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 8.0 適合電源 LPDPK8-24151W -
LRM8C125NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 125 77 93 17.6 8分割 24 18.9 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 125 B 77 C 93 H 17.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 18.9 適合電源 LPDPK8-24151W -
LRM8C200NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 200 152 168 17.6 8分割 24 37.7 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 仕様書 問い合わせA 200 B 152 C 168 H 17.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 37.7 適合電源 LPDPK8-24151W -
LRMH75NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 75 27 61.7 31.6 不可 24 16.8 LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 75 B 27 C 61.7 H 31.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 16.8 適合電源 LPDVK1-2450W -
LRMH125NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 125 77 110 31.6 不可 24 33.7 LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 125 B 77 C 110 H 31.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 33.7 適合電源 LPDVK1-2450W -
LRMH200NW
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 200 152 184 31.6 不可 24 63.9 LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 200 B 152 C 184 H 31.6 分割点灯 不可 入力電圧[V] 24 消費電力[W] 63.9 適合電源 LPDVK1-24151W -
LRM8H75NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 75 27 61.7 31.6 8分割 24 16.8 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 75 B 27 C 61.7 H 31.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 16.8 適合電源 LPDPK8-24151W -
LRM8H125NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 125 77 110 31.6 8分割 24 33.7 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 125 B 77 C 110 H 31.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 33.7 適合電源 LPDPK8-24151W -
LRM8H200NW-FD2
A B C H 分割点灯 入力電圧[V] 消費電力[W] 適合電源 200 152 184 31.6 8分割 24 63.9 LPDPK8-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせA 200 B 152 C 184 H 31.6 分割点灯 8分割 入力電圧[V] 24 消費電力[W] 63.9 適合電源 LPDPK8-24151W
備考
●その他のサイズにつきましては、弊社営業部までお問い合わせください
