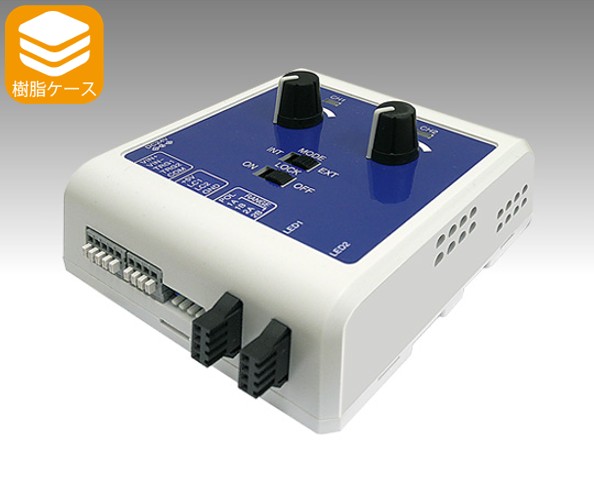

手のひらサイズのコンパクト設計で、照明器2台接続に対応。現場が変わる定電圧電源。
特長
●コンパクトでも長尺・大型照明に対応する高性能定電圧電源
省スペース設計ながら、長尺照明や大型照明器具にも使用できる高出力モデル
省スペース設計ながら、長尺照明や大型照明器具にも使用できる高出力モデル
●樹脂製ケース採用、2チャンネル対応のアナログ設定型・多機能仕様
樹脂製ケース採用の2CH仕様で、照明器2台を個別制御でき、検査条件に合わせた照明設定が行えます
●内部調光・外部調光（0～5V）に対応した柔軟な調光機能
アナログボリュームによる0～100％調光、外部制御入力0～5Vの外部調光に対応
調光状態を保持するロック機能も搭載
●出力電圧を3段階で切替可能・安全性も確保
ディップスイッチで出力電圧範囲を3段階に変更可能
過電流時はアラームランプが点灯し、発光を自動停止する安全設計
●施工性に優れたスクリューレス端子台＆DINレール対応
入力電源はスクリューレス端子台で簡単接続
ACアダプタ用DCプラグ端子も搭載（別売）
DINレール（35mm）へワンタッチで取り付け可能
前面パネル
外形図
仕様
| 製品型式 | LPAVR2-2472D |
|---|---|
| 駆動方式 | 定電圧制御 |
| 調光方式 | アナログ設定 |
| 出力数 | 2CH |
| 入力電源電圧 | DC24V ±10% |
| 入力電流（DC24V時） | 3.3Amax. |
| 電源入力コネクタ | スクリューレス端子台またはDCプラグ端子 |
| 外部制御入力コネクタ | スクリューレス端子台 |
| LED出力電圧 |
12-24V（出力レンジ：L） 15-24V（出力レンジ：M） 18-24V（出力レンジ：H） |
| LED出力電流 | 1チャンネルあたり 1.5Amax. |
| LED出力コネクタ | 4Pコネクタ 各チャンネルにつき1個 |
| 冷却方式 | 内蔵ファンによる強制空冷 |
| アラーム内容 | 電源入力過電圧 / 電源入力過電流 / LED出力過電流 |
| 質量 | 160g |
ラインアップ一覧
備考
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
