拡散光直線照明（バー照明）

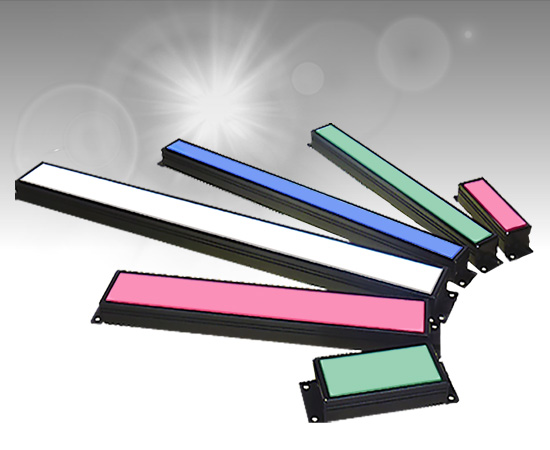

高輝度直線照明 LLWG-N-2シリーズ

LLWGシリーズの高輝度直線照明 W(白) R(赤) G(緑) B(青) シリーズ

拡散光ライン照明、LLWGA-N-2:発光幅35mm LLGA-N-2:発光幅19mm

特長

●従来比約1.6倍の照度を実現（白色）
　LLGシリーズより明瞭な画像取得が可能になり、検査精度が飛躍的に向上します

● R(赤) G(緑) B(青) の3色を新たにラインアップ
　色ごとの特性を活かし、異物検出や素材ごとの識別がより確実に

●高輝度照明器として抜群のコストパフォーマンス
　導入しやすく、ランニングコストも最小限。大規模展開にも最適です

●ワーク全体をムラなく照射し、映り込みを大幅低減
　高拡散性能により、鏡面や湾曲面でも安定した撮像を実現します

●透過、反射、拡散光など、幅広い照明手法に対応
　用途やワークに応じて最適な照明環境を構築できます

●キズ・印字・形状・寸法など、さまざまな検査に最適
　多彩な検査項目に対応し、製造ラインの品質管理を強力にサポート

●電子部品・印刷・食品・医療など、幅広い業界で活躍中
　多様なニーズに応える柔軟性と信頼性を備えています

用途例

表面検査、
外観検査、
印字検査、
形状検査、
文字認識、
色認識、
ラインカメラ用光源、
エリアカメラ用光源、
画像処理用光源

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

【代表例:LLWGA235NW2-F41】

掲載しているグラフは参考例です　製品の品質を保証するものではありません

オプション

四辺斜光直線照射用ベースプレートL型ブラケット

拡散光ライン照明、四辺斜光直線照射用ベースプレートL型ブラケット設置及び可動イメージ

L型ブラケット

拡散光ライン照明、L型ブラケット設置及び可動イメージ

ラインアップ一覧

LLWG□35N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 45x41x22 35 24 3.9 0.1
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 45x41x22
発光部A[mm] 35
入力電圧[V] 24
消費電力[W] 3.9
重量[kg] 0.1
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□75N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 85x41x22 75 24 7.7 0.1
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 85x41x22
発光部A[mm] 75
入力電圧[V] 24
消費電力[W] 7.7
重量[kg] 0.1
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□115N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 125x41x22 115 24 11.6 0.2
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 125x41x22
発光部A[mm] 115
入力電圧[V] 24
消費電力[W] 11.6
重量[kg] 0.2
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□155N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 165x41x22 155 24 15.4 0.2
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 165x41x22
発光部A[mm] 155
入力電圧[V] 24
消費電力[W] 15.4
重量[kg] 0.2
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□195N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 205x41x22 195 24 19.2 0.2
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 205x41x22
発光部A[mm] 195
入力電圧[V] 24
消費電力[W] 19.2
重量[kg] 0.2
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□235N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 245x41x22 235 24 23.1 0.3
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 245x41x22
発光部A[mm] 235
入力電圧[V] 24
消費電力[W] 23.1
重量[kg] 0.3
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□315N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 325x41x22 315 24 30.8 0.3
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 325x41x22
発光部A[mm] 315
入力電圧[V] 24
消費電力[W] 30.8
重量[kg] 0.3
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWG□395N*2-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 405x41x22 395 24 38.4 0.4
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 405x41x22
発光部A[mm] 395
入力電圧[V] 24
消費電力[W] 38.4
重量[kg] 0.4
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル仕様書問い合わせ
LLWGA475N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 485x41x22 475 24 46.1 0.5
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 485x41x22
発光部A[mm] 475
入力電圧[V] 24
消費電力[W] 46.1
重量[kg] 0.5
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA555N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 565x41x22 555 24 53.8 0.5
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 565x41x22
発光部A[mm] 555
入力電圧[V] 24
消費電力[W] 53.8
重量[kg] 0.5
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA635N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 645x41x22 635 24 61.5 0.6
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 645x41x22
発光部A[mm] 635
入力電圧[V] 24
消費電力[W] 61.5
重量[kg] 0.6
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA715N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 725x41x22 715 24 69.2 0.7
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 725x41x22
発光部A[mm] 715
入力電圧[V] 24
消費電力[W] 69.2
重量[kg] 0.7
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA795N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 805x41x22 795 24 76.8 0.7
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 805x41x22
発光部A[mm] 795
入力電圧[V] 24
消費電力[W] 76.8
重量[kg] 0.7
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA875N*2-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 885x41x22 875 24 84.5 0.8
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 885x41x22
発光部A[mm] 875
入力電圧[V] 24
消費電力[W] 84.5
重量[kg] 0.8
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA955N*2-FD2

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 965x41x22 955 24 92.2 0.9
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 965x41x22
発光部A[mm] 955
入力電圧[V] 24
消費電力[W] 92.2
重量[kg] 0.9
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA1115N*2-FD2

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 1125x41x22 1115 24 107.6 1
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 1125x41x22
発光部A[mm] 1115
入力電圧[V] 24
消費電力[W] 107.6
重量[kg] 1
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
LLWGA1195N*2-FD2

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 1205x41x22 1195 24 115.2 1
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 1205x41x22
発光部A[mm] 1195
入力電圧[V] 24
消費電力[W] 115.2
重量[kg] 1
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル仕様書問い合わせ
耳有Aは1,195mm以上の長尺にも対応できます。詳しくはお気軽にお問い合わせください。
ケーブル問い合わせ

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	45x41x22	35	24	3.9	0.1	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	45x41x22
発光部A[mm]	35
入力電圧[V]	24
消費電力[W]	3.9
重量[kg]	0.1
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	85x41x22	75	24	7.7	0.1	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	85x41x22
発光部A[mm]	75
入力電圧[V]	24
消費電力[W]	7.7
重量[kg]	0.1
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	125x41x22	115	24	11.6	0.2	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	125x41x22
発光部A[mm]	115
入力電圧[V]	24
消費電力[W]	11.6
重量[kg]	0.2
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	165x41x22	155	24	15.4	0.2	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	165x41x22
発光部A[mm]	155
入力電圧[V]	24
消費電力[W]	15.4
重量[kg]	0.2
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	205x41x22	195	24	19.2	0.2	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	205x41x22
発光部A[mm]	195
入力電圧[V]	24
消費電力[W]	19.2
重量[kg]	0.2
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	245x41x22	235	24	23.1	0.3	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	245x41x22
発光部A[mm]	235
入力電圧[V]	24
消費電力[W]	23.1
重量[kg]	0.3
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	325x41x22	315	24	30.8	0.3	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	325x41x22
発光部A[mm]	315
入力電圧[V]	24
消費電力[W]	30.8
重量[kg]	0.3
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	405x41x22	395	24	38.4	0.4	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	405x41x22
発光部A[mm]	395
入力電圧[V]	24
消費電力[W]	38.4
重量[kg]	0.4
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	485x41x22	475	24	46.1	0.5	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	485x41x22
発光部A[mm]	475
入力電圧[V]	24
消費電力[W]	46.1
重量[kg]	0.5
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	565x41x22	555	24	53.8	0.5	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	565x41x22
発光部A[mm]	555
入力電圧[V]	24
消費電力[W]	53.8
重量[kg]	0.5
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	645x41x22	635	24	61.5	0.6	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	645x41x22
発光部A[mm]	635
入力電圧[V]	24
消費電力[W]	61.5
重量[kg]	0.6
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	725x41x22	715	24	69.2	0.7	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	725x41x22
発光部A[mm]	715
入力電圧[V]	24
消費電力[W]	69.2
重量[kg]	0.7
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	805x41x22	795	24	76.8	0.7	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	805x41x22
発光部A[mm]	795
入力電圧[V]	24
消費電力[W]	76.8
重量[kg]	0.7
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	885x41x22	875	24	84.5	0.8	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	885x41x22
発光部A[mm]	875
入力電圧[V]	24
消費電力[W]	84.5
重量[kg]	0.8
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	965x41x22	955	24	92.2	0.9	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	965x41x22
発光部A[mm]	955
入力電圧[V]	24
消費電力[W]	92.2
重量[kg]	0.9
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	1125x41x22	1115	24	107.6	1	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	1125x41x22
発光部A[mm]	1115
入力電圧[V]	24
消費電力[W]	107.6
重量[kg]	1
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	1205x41x22	1195	24	115.2	1	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	1205x41x22
発光部A[mm]	1195
入力電圧[V]	24
消費電力[W]	115.2
重量[kg]	1
推奨電源	LPDCK8-24151W LPDVK1A-24151W

備考

1. 型式・消費電力・推奨電源消は、 W(白) G(緑) B(青)使用時のものです
　 R(赤)につては仕様が異なるため、詳細（型式・消費電力・推奨電源）はお問い合わせください
2. 型式□には、A（取付耳あり）、B（取付耳なし）が入ります
3. 型式＊には、発光色 W(白) R(赤：上記 "1." 注意あり) G(緑) B(青)が入ります
4. 発光長サイズは40mm単位でご用意しております
5. 1,195mm以上の長尺品についても対応可能です（LLWGA-N-2｟取付耳あり｠シリーズ）。詳しくはお問い合わせください
6. 光Shop電源をご使用される場合は型式末尾「F41」が、「E41」に変ります。適合電源の選定はお問い合わせください
●最新のデータにつきましては弊社営業部までお問い合わせください

特長

用途例

外形図

データ代表例

オプション

ラインアップ一覧

LLWG□35N*2-F41

LLWG□75N*2-F41

LLWG□115N*2-F41

LLWG□155N*2-F41

LLWG□195N*2-F41

LLWG□235N*2-F41

LLWG□315N*2-F41

LLWG□395N*2-F41

LLWGA475N*2-FD1

LLWGA555N*2-FD1

LLWGA635N*2-FD1

LLWGA715N*2-FD1

LLWGA795N*2-FD1

LLWGA875N*2-FD1

LLWGA955N*2-FD2

LLWGA1115N*2-FD2

LLWGA1195N*2-FD2

耳有Aは1,195mm以上の長尺にも対応できます。詳しくはお気軽にお問い合わせください。

備考
