LLSDRN-WNシリーズ

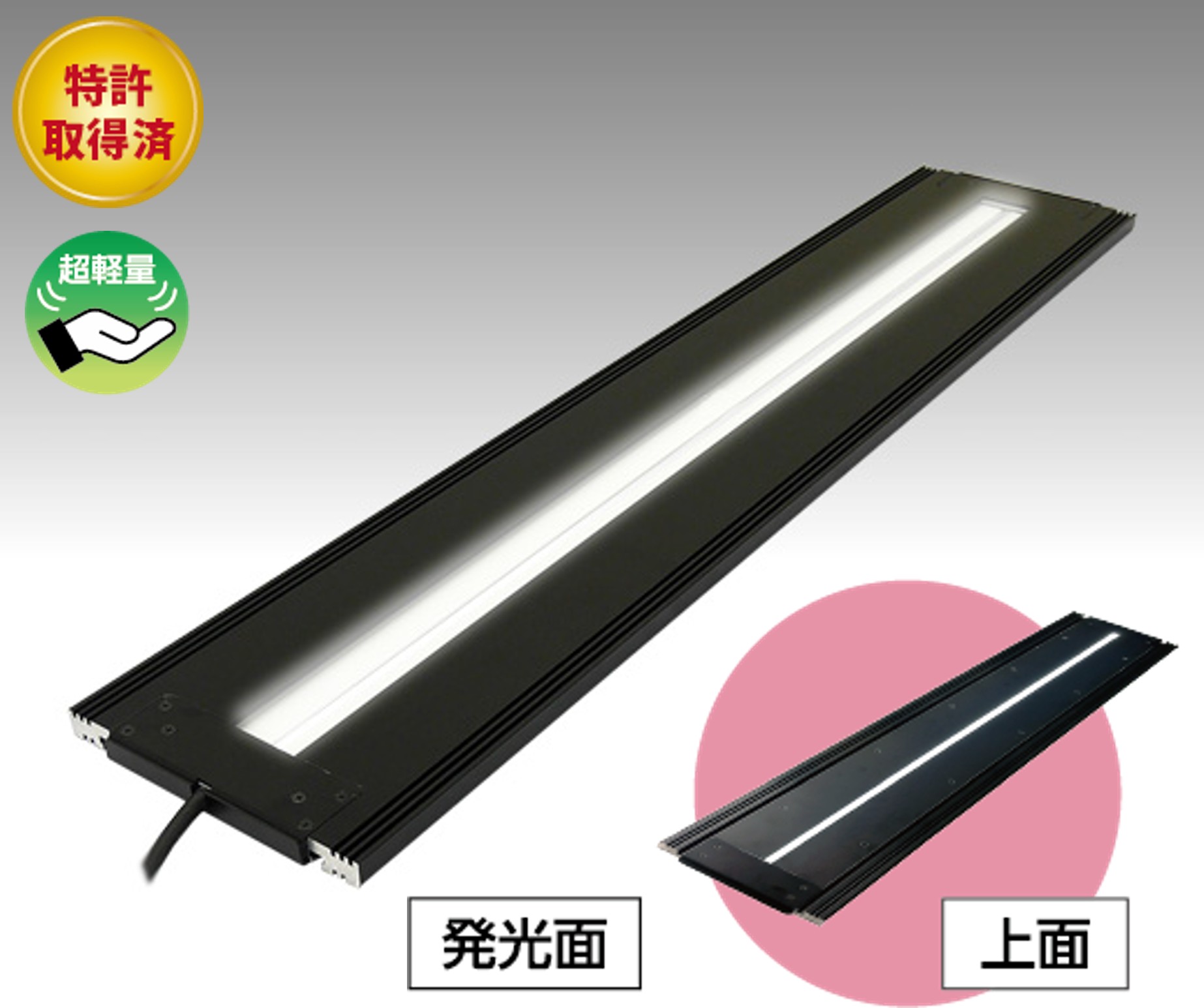

高輝度直線スリムドーム照明　LLSDRN-WNシリーズ

省スペース化に最適なラインセンサ用高輝度薄型ドーム照明

特長

●導光板+リフレクタ構造により光量を大幅アップ

●薄型で厚み9mm、横幅111mmとスペースを節約

●超軽量で扱いやすい

●白のほか、 R(赤) G(緑) B(青) の3色もラインナップに加わりました

●複数種の照明器と組合わせが可能

LLSDRN-WN 厚さ比較

用途例

●半導体ウェハ検査：微細欠陥やパターン不良を高精度に検出

●鋼板・金属表面検査：反射の影響を抑え、キズやムラを安定して検出

●ガラス検査：異物・欠け・表面欠陥を高コントラストで検出

●シート材検査：厚みムラや異物混入を効率的に検出

●エッジ検査：形状の乱れやバリを高精度に判別

●ラインセンサ検査：高速搬送ラインでの連続画像検査に対応

●画像処理用光源：外観検査システム全般の照明に適しています

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

LED高輝度直線スリムドーム照明のWD-照度（白）_

LED高輝度直線スリムドーム照明の長手照度特性_

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

使用例

設置例

従来ドーム照明とLLSDRN-WNシリーズの使用例比較

ラインアップ一覧

LLSDR100N＊-WN-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 150x111x9 100 24 16.7typ LPDCK4-2450W
LED発光色 ○●●●
L/W/H[mm] 150x111x9
発光部A[mm] 100
入力電圧[V] 24
消費電力(白色) [W] 16.7typ
推奨電源 LPDCK4-2450W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR200N＊-WN-F41

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 250x111x9 200 24 33.4typ LPDCK4-2450W
LED発光色 ○●●●
L/W/H[mm] 250x111x9
発光部A[mm] 200
入力電圧[V] 24
消費電力(白色) [W] 33.4typ
推奨電源 LPDCK4-2450W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR300N＊-WN-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 350x111x9 300 24 50.2typ
LPDCK8-24151W
LPDPK8-24151W
LED発光色 ○●●●
L/W/H[mm] 350x111x9
発光部A[mm] 300
入力電圧[V] 24
消費電力(白色) [W] 50.2typ
推奨電源
LPDCK8-24151W
LPDPK8-24151W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR400N＊-WN-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 450x111x9 400 24 66.9typ
LPDCK8-24151W
LPDPK8-24151W
LED発光色 ○●●●
L/W/H[mm] 450x111x9
発光部A[mm] 400
入力電圧[V] 24
消費電力(白色) [W] 66.9typ
推奨電源
LPDCK8-24151W
LPDPK8-24151W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR500N＊-WN-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 550x111x9 500 24 83.6typ
LPDCK8-24151W
LPDPK8-24151W
LED発光色 ○●●●
L/W/H[mm] 550x111x9
発光部A[mm] 500
入力電圧[V] 24
消費電力(白色) [W] 83.6typ
推奨電源
LPDCK8-24151W
LPDPK8-24151W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR600N＊-WN-FD1

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 650x111x9 600 24 100.3typ
LPDCK8-24151W
LPDPK8-24151W
LED発光色 ○●●●
L/W/H[mm] 650x111x9
発光部A[mm] 600
入力電圧[V] 24
消費電力(白色) [W] 100.3typ
推奨電源
LPDCK8-24151W
LPDPK8-24151W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR700N＊-WN-FD2

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 750x111x9 700 24 117.1typ
LPDCK8-24151W
LPDPK8-24151W
LED発光色 ○●●●
L/W/H[mm] 750x111x9
発光部A[mm] 700
入力電圧[V] 24
消費電力(白色) [W] 117.1typ
推奨電源
LPDCK8-24151W
LPDPK8-24151W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR800N＊-WN

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 850x111x9 800 24 133.8typ LPDVK1-24301W
LED発光色 ○●●●
L/W/H[mm] 850x111x9
発光部A[mm] 800
入力電圧[V] 24
消費電力(白色) [W] 133.8typ
推奨電源 LPDVK1-24301W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR900N＊-WN

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 950x111x9 900 24 150.5typ LPDVK1-24301W
LED発光色 ○●●●
L/W/H[mm] 950x111x9
発光部A[mm] 900
入力電圧[V] 24
消費電力(白色) [W] 150.5typ
推奨電源 LPDVK1-24301W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR1000N＊-WN

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 1050x111x9 1000 24 167.2typ LPDVK1-24301W
LED発光色 ○●●●
L/W/H[mm] 1050x111x9
発光部A[mm] 1000
入力電圧[V] 24
消費電力(白色) [W] 167.2typ
推奨電源 LPDVK1-24301W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR1100N＊-WN

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 1150x111x9 1100 24 184.0typ LPDVK1-24301W
LED発光色 ○●●●
L/W/H[mm] 1150x111x9
発光部A[mm] 1100
入力電圧[V] 24
消費電力(白色) [W] 184.0typ
推奨電源 LPDVK1-24301W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ
LLSDR1200N＊-WN

LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 推奨電源
○●●● 1250x111x9 1200 24 200.7typ LPDVK1-24301W
LED発光色 ○●●●
L/W/H[mm] 1250x111x9
発光部A[mm] 1200
入力電圧[V] 24
消費電力(白色) [W] 200.7typ
推奨電源 LPDVK1-24301W
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル仕様書問い合わせ

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	150x111x9	100	24	16.7typ	LPDCK4-2450W

LED発光色	○●●●
L/W/H[mm]	150x111x9
発光部A[mm]	100
入力電圧[V]	24
消費電力(白色) [W]	16.7typ
推奨電源	LPDCK4-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	250x111x9	200	24	33.4typ	LPDCK4-2450W

LED発光色	○●●●
L/W/H[mm]	250x111x9
発光部A[mm]	200
入力電圧[V]	24
消費電力(白色) [W]	33.4typ
推奨電源	LPDCK4-2450W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	350x111x9	300	24	50.2typ	LPDCK8-24151W LPDPK8-24151W

LED発光色	○●●●
L/W/H[mm]	350x111x9
発光部A[mm]	300
入力電圧[V]	24
消費電力(白色) [W]	50.2typ
推奨電源	LPDCK8-24151W LPDPK8-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	450x111x9	400	24	66.9typ	LPDCK8-24151W LPDPK8-24151W

LED発光色	○●●●
L/W/H[mm]	450x111x9
発光部A[mm]	400
入力電圧[V]	24
消費電力(白色) [W]	66.9typ
推奨電源	LPDCK8-24151W LPDPK8-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	550x111x9	500	24	83.6typ	LPDCK8-24151W LPDPK8-24151W

LED発光色	○●●●
L/W/H[mm]	550x111x9
発光部A[mm]	500
入力電圧[V]	24
消費電力(白色) [W]	83.6typ
推奨電源	LPDCK8-24151W LPDPK8-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	650x111x9	600	24	100.3typ	LPDCK8-24151W LPDPK8-24151W

LED発光色	○●●●
L/W/H[mm]	650x111x9
発光部A[mm]	600
入力電圧[V]	24
消費電力(白色) [W]	100.3typ
推奨電源	LPDCK8-24151W LPDPK8-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	750x111x9	700	24	117.1typ	LPDCK8-24151W LPDPK8-24151W

LED発光色	○●●●
L/W/H[mm]	750x111x9
発光部A[mm]	700
入力電圧[V]	24
消費電力(白色) [W]	117.1typ
推奨電源	LPDCK8-24151W LPDPK8-24151W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	850x111x9	800	24	133.8typ	LPDVK1-24301W

LED発光色	○●●●
L/W/H[mm]	850x111x9
発光部A[mm]	800
入力電圧[V]	24
消費電力(白色) [W]	133.8typ
推奨電源	LPDVK1-24301W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	950x111x9	900	24	150.5typ	LPDVK1-24301W

LED発光色	○●●●
L/W/H[mm]	950x111x9
発光部A[mm]	900
入力電圧[V]	24
消費電力(白色) [W]	150.5typ
推奨電源	LPDVK1-24301W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	1050x111x9	1000	24	167.2typ	LPDVK1-24301W

LED発光色	○●●●
L/W/H[mm]	1050x111x9
発光部A[mm]	1000
入力電圧[V]	24
消費電力(白色) [W]	167.2typ
推奨電源	LPDVK1-24301W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	1150x111x9	1100	24	184.0typ	LPDVK1-24301W

LED発光色	○●●●
L/W/H[mm]	1150x111x9
発光部A[mm]	1100
入力電圧[V]	24
消費電力(白色) [W]	184.0typ
推奨電源	LPDVK1-24301W

LED発光色	L/W/H[mm]	発光部A[mm]	入力電圧[V]	消費電力(白色) [W]	推奨電源
○●●●	1250x111x9	1200	24	200.7typ	LPDVK1-24301W

LED発光色	○●●●
L/W/H[mm]	1250x111x9
発光部A[mm]	1200
入力電圧[V]	24
消費電力(白色) [W]	200.7typ
推奨電源	LPDVK1-24301W

備考

●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)
●白以外は弊社営業部までお問い合わせください
●発光色サイズは100mm単位でご用意しております
●最新のデータにつきましては弊社営業部までお問い合わせください
