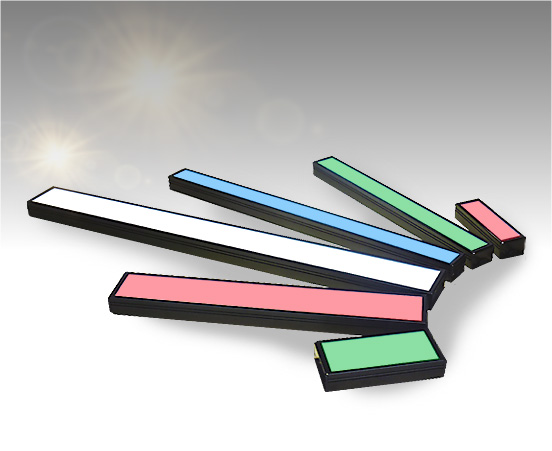

LLGシリーズの高輝度直線照明 W(白) R(赤) G(緑) B(青) シリーズ
特長
●従来比 約1.6倍の照度を実現（白色）
LLGシリーズより明瞭な画像取得が可能になり、検査精度が飛躍的に向上します
● R(赤) G(緑) B(青) の3色を新たにラインアップ
色ごとの特性を活かし、異物検出や素材ごとの識別がより確実に
●高輝度照明器として抜群のコストパフォーマンス
導入しやすく、ランニングコストも最小限。大規模展開にも最適です
●ワーク全体をムラなく照射し、映り込みを大幅低減
高拡散性能により、鏡面や湾曲面でも安定した撮像を実現します
●透過、反射、拡散光など、幅広い照明手法に対応
用途やワークに応じて最適な照明環境を構築できます
●キズ・印字・形状・寸法など、さまざまな検査に最適
多彩な検査項目に対応し、製造ラインの品質管理を強力にサポート
●電子部品・印刷・食品・医療など、幅広い業界で活躍中
多様なニーズに応える柔軟性と信頼性を備えています
用途例
表面検査、
外観検査、
印字検査、
形状検査、
文字認識、
色認識、
ラインカメラ用光源、
エリアカメラ用光源、
画像処理用光源
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例
【代表例:LLGA235NW2-F41】
掲載しているグラフは参考例です 製品の品質を保証するものではありません
オプション
ラインアップ一覧
-
LLG□35N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 45x25x22 発光部A[mm] 35 入力電圧[V] 24 消費電力[W] 2 重量[kg] 0.1 推奨電源 -
LLG□75N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 85x25x22 発光部A[mm] 75 入力電圧[V] 24 消費電力[W] 3.9 重量[kg] 0.1 推奨電源 -
LLG□115N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 125x25x22 発光部A[mm] 115 入力電圧[V] 24 消費電力[W] 5.8 重量[kg] 0.1 推奨電源 -
LLG□155N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 165x25x22 発光部A[mm] 155 入力電圧[V] 24 消費電力[W] 7.7 重量[kg] 0.1 推奨電源 -
LLG□195N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 205x25x22 発光部A[mm] 195 入力電圧[V] 24 消費電力[W] 9.6 重量[kg] 0.2 推奨電源 -
LLG□235N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 245x25x22 発光部A[mm] 235 入力電圧[V] 24 消費電力[W] 11.6 重量[kg] 0.2 推奨電源 -
LLG□315N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 325x25x22 発光部A[mm] 315 入力電圧[V] 24 消費電力[W] 15.4 重量[kg] 0.2 推奨電源 -
LLG□395N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 405x25x22 発光部A[mm] 395 入力電圧[V] 24 消費電力[W] 19.2 重量[kg] 0.3 推奨電源 -
LLG□475N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 485x25x22 発光部A[mm] 475 入力電圧[V] 24 消費電力[W] 23.1 重量[kg] 0.3 推奨電源 -
LLG□555N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 565x25x22 発光部A[mm] 555 入力電圧[V] 24 消費電力[W] 26.9 重量[kg] 0.4 推奨電源 -
LLG□635N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 645x25x22 発光部A[mm] 635 入力電圧[V] 24 消費電力[W] 30.8 重量[kg] 0.4 推奨電源 -
LLG□715N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 725x25x22 発光部A[mm] 715 入力電圧[V] 24 消費電力[W] 34.6 重量[kg] 0.5 推奨電源 -
LLG□795N*2-F41
カタログ＜抜粋＞ PDF図面(耳有り) PDF図面(耳無し) DXF図面(耳有り) DXF図面(耳無し) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 805x25x22 発光部A[mm] 795 入力電圧[V] 24 消費電力[W] 38.4 重量[kg] 0.5 推奨電源 -
LLGA875N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 885x25x22 発光部A[mm] 875 入力電圧[V] 24 消費電力[W] 42.3 重量[kg] 0.5 推奨電源 -
LLGA955N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 965x25x22 発光部A[mm] 955 入力電圧[V] 24 消費電力[W] 46.1 重量[kg] 0.6 推奨電源 -
LLGA1035N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1045x25x22 発光部A[mm] 1035 入力電圧[V] 24 消費電力[W] 50.0 重量[kg] 0.6 推奨電源 -
LLGA1115N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1125x25x22 発光部A[mm] 1115 入力電圧[V] 24 消費電力[W] 53.8 重量[kg] 0.7 推奨電源 -
LLGA1195N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1205x25x22 発光部A[mm] 1195 入力電圧[V] 24 消費電力[W] 57.6 重量[kg] 0.7 推奨電源 -
LLGA1275N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1285x25x22 発光部A[mm] 1275 入力電圧[V] 24 消費電力[W] 61.5 重量[kg] 0.8 推奨電源 -
LLGA1355N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1365x25x22 発光部A[mm] 1355 入力電圧[V] 24 消費電力[W] 65.3 重量[kg] 0.8 推奨電源 -
LLGA1435N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1445x25x22 発光部A[mm] 1435 入力電圧[V] 24 消費電力[W] 69.2 重量[kg] 0.8 推奨電源 -
LLGA1515N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1525x25x22 発光部A[mm] 1515 入力電圧[V] 24 消費電力[W] 73.0 重量[kg] 0.9 推奨電源 -
LLGA1595N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1605x25x22 発光部A[mm] 1595 入力電圧[V] 24 消費電力[W] 76.8 重量[kg] 0.9 推奨電源 -
LLGA1675N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1685x25x22 発光部A[mm] 1675 入力電圧[V] 24 消費電力[W] 80.7 重量[kg] 1 推奨電源 -
LLGA1755N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1785x25x22 発光部A[mm] 1755 入力電圧[V] 24 消費電力[W] 84.5 重量[kg] 1 推奨電源 -
LLGA1835N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1845x25x22 発光部A[mm] 1835 入力電圧[V] 24 消費電力[W] 88.4 重量[kg] 1.1 推奨電源 -
LLGA1915N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 1925x25x22 発光部A[mm] 1915 入力電圧[V] 24 消費電力[W] 92.2 重量[kg] 1.1 推奨電源 -
LLGA1995N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2005x25x22 発光部A[mm] 1995 入力電圧[V] 24 消費電力[W] 96.0 重量[kg] 1.1 推奨電源 -
LLGA2075N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2085x25x22 発光部A[mm] 2075 入力電圧[V] 24 消費電力[W] 99.9 重量[kg] 1.2 推奨電源 -
LLGA2155N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2165x25x22 発光部A[mm] 2155 入力電圧[V] 24 消費電力[W] 103.7 重量[kg] 1.2 推奨電源 -
LLGA2235N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2245x25x22 発光部A[mm] 2235 入力電圧[V] 24 消費電力[W] 107.6 重量[kg] 1.3 推奨電源 -
LLGA2315N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2325x25x22 発光部A[mm] 2315 入力電圧[V] 24 消費電力[W] 111.4 重量[kg] 1.3 推奨電源 -
LLGA2395N*2-FD1
カタログ＜抜粋＞ PDF図面(耳有り) DXF図面(耳有り) ケーブル 仕様書 問い合わせLED発光色 ○●●● L/W/H[mm] 2405x25x22 発光部A[mm] 2395 入力電圧[V] 24 消費電力[W] 115.2 重量[kg] 1.4 推奨電源 -
備考
1. 型式・消費電力・推奨電源消は、 W(白) G(緑) B(青)使用時のものです
R(赤)につては仕様が異なるため、詳細（型式・消費電力・推奨電源）はお問い合わせください
2. 型式□には、A（取付耳あり）、B（取付耳なし）が入ります
3. 型式＊には、発光色 W(白) R(赤：上記 "1." 注意あり) G(緑) B(青)が入ります
4. 発光長サイズは40mm単位でご用意しております
5. 2,395mm以上の長尺品についても対応可能です（LLGAN2｟取付耳あり｠シリーズ）。詳しくはお問い合わせください
6. 光Shop電源をご使用される場合は型式末尾「F41」が、「E41」に変ります。適合電源の選定はお問い合わせください
●最新のデータにつきましては弊社営業部までお問い合わせください
