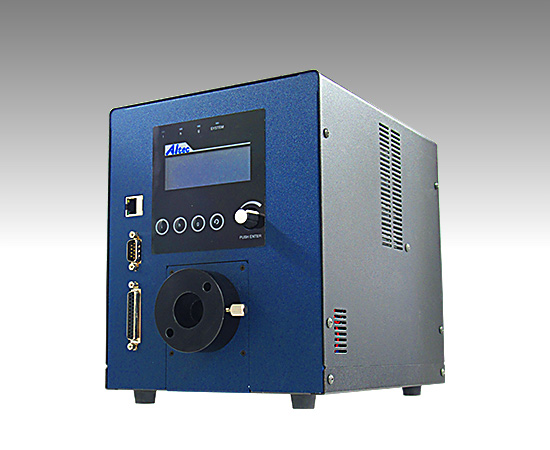

超高輝度を実現、圧倒的な明るさの光源BOX
特長
●超高輝度を実現
圧倒的な明るさで、精密作業や検査環境を力強くサポートします
圧倒的な明るさで、精密作業や検査環境を力強くサポートします
●多彩な調光機能
PWM点灯方式による 1,000 階調調光が可能で、あらゆる検査環境に最適対応
●便利な操作性
フロントパネルの各スイッチによる内部制御も可能
●豊富な外部制御インターフェース
パラレル信号、RS232C 通信、LAN 通信による外部制御に対応し、
多彩な外部制御機能で工業・検査用途の幅広いニーズにお使いいただけます
用途例
各種ライトガイド用光源、伝送ライト用光源
ラインカメラ用光源、エリアカメラ用光源
目視検査用光源、画像処理用光源
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ（代表例）
仕様
| 点灯方式 | 定電圧PWM制御方式 |
|---|---|
| 入力電圧 | AC100～240V (±10%) |
| 出力数 | 1ch |
| 冷却方式 | FAN空冷 側面吸気 背面排気 |
| 光源寿命 | 20,000時間 ※1 |
| 適合ファイバー | ガラスファイバー（高耐久仕様） |
| 入力コネクタ | AC入力3Pインレット EN60320-1認証 |
| パラレル通信 コネクタ | D-SUB 25 ピン雌端子 |
| RS232C 通信コネクタ | D-SUB 9 ピン雄端子 |
| LAN通信コネクタ | RJ-45型8極コネクタ |
| 動作温湿度 | 温度：0～40℃、湿度：30～85%RH (結露しないこと) |
| 保存温湿度 | 温度：0～50℃、湿度：30～85%RH (結露しないこと) |
| 設置条件（高度） | 最大2,000 ｍまで |
| 設置条件（汚染度）※2 | レベル2 |
| 設置条件（設置カテゴリ）※2 | カテゴリⅡ |
| 環境規制 | RoHS 指令対応 (2011/65/EU、(EU)2015/863) |
| 光生物学的安全性(EN 62471:2008) | リスクグループ 3 |
| 付属品 |
取扱説明書×1 電源ケーブル(AC100-120V地域用)×1 ●外部制御ソフトが必要な場合は、弊社営業部までご連絡ください。 |
※1. 環境温度30℃以下として、最大調光で連続点灯したときに初期光量から70％に減光するまでの想定値です（保証値ではありません）
※2. 汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください
アタッチメント（口金）一覧
| 型 式 | PU-LLBGR-A-15×20L-25×30L | PU-LLBGR-A-15×37L-25×15L | PU-LLBGR-A-15×15L-25×30L | PU-LLBGR-A-20×30L-25×15L | PU-LLBGR-A-15×31L-25×15L | |
|---|---|---|---|---|---|---|
| 形状 | D1×L1 [mm] | Φ15×20L | Φ15×37L | Φ15×15L | Φ20×30L | Φ15×31L |
| D2×L2 [mm] | Φ25×30L | Φ25×15L | Φ25×30L | Φ25×15L | Φ25×15L | |
| 外形寸法D×L [mm] | Φ60×21L | Φ60×23L | Φ60×16L | Φ60×16L | Φ60×17L | |
