パワーアイ（目視検査用照明）

目視検査用スポット照明 LSPC7シリーズ

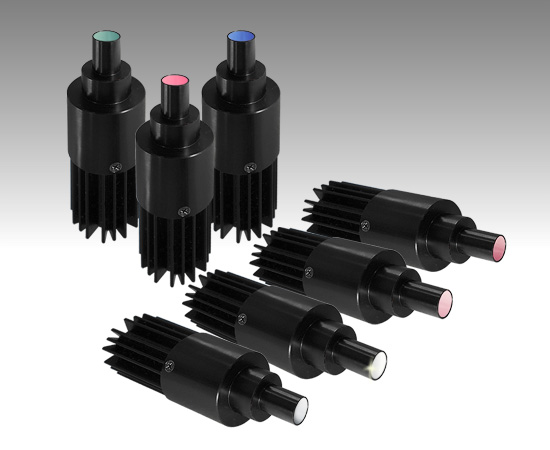

親指サイズの超小型スポット照明

特長

●親指👍サイズの超小型スポット照明
　わずか6.6cmのコンパクトボディで、限られたスペースにも簡単に設置可能。装置内の省スペース化に貢献します

●最大約3.3倍の高照度（従来比TSP）
　標準モデル（LSPC7NW-E41［白色］）で2.3倍、高輝度モデル（LSPHC7NW-E41［白色］）では3.3の照度アップを実現
（LSPC7NW-E41とLSPHC7NW-E41比 1.7倍）
　わずかなキズ・異物も鮮明に照らし出します

●白のほか高輝度タイプの白と R(赤) G(緑) B(青) の3色、赤外NIR（850nm,950nm）もラインアップ
　用途に応じた色選択が可能となり、異物検出や素材判別など応用範囲が拡大
　　※近赤外スポット照明もございます LSP7NIRシリーズはこちら　　　
　　※UVタイプもございます LSPC7NUVシリーズはこちら

● 自然空冷で高耐久・メンテナンスフリー
　ファンレス構造により長寿命かつ静音。振動や粉塵の影響を受けにくく、長期安定稼働を実現します

●テレセントリックレンズに最適化された光学設計
　均一で指向性の高い照射を可能にし、高精度な画像検査に最適です

外形図

※製品改良のため仕様を変更することがございますのでご了承ください

データ代表例

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

ラインアップ一覧

LSPHC7NW-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
高輝度○ φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色高輝度○
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NW-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
○ φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 ○
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NR-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
● φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 ●
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NG-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
● φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 ●
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NB-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
● φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 ●
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NIR850-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
IR850 φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 IR850
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ
LSPC7NIR940-E41

LED発光色 L/W/H[mm] 点灯電源[V] 消費電力[W] 重量[kg] 推奨電源
IR940 φ22×66 DC5V 5 0.35
LPAC4-0550W-1R
LED発光色 IR940
L/W/H[mm] φ22×66
点灯電源[V] DC5V
消費電力[W] 5
重量[kg] 0.35
推奨電源
LPAC4-0550W-1R
PDF図面 DXF図面ケーブル仕様書問い合わせ

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
高輝度○	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	高輝度○
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
○	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	○
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
●	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	●
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
●	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	●
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
●	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	●
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
IR850	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	IR850
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

LED発光色	L/W/H[mm]	点灯電源[V]	消費電力[W]	重量[kg]	推奨電源
IR940	φ22×66	DC5V	5	0.35	LPAC4-0550W-1R

LED発光色	IR940
L/W/H[mm]	φ22×66
点灯電源[V]	DC5V
消費電力[W]	5
重量[kg]	0.35
推奨電源	LPAC4-0550W-1R

備考

●UVタイプ LSPC7NUVシリーズはこちら
●可視光タイプはこちら（弊社光Shopサイト）
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
