LMWG-N2-シリーズ

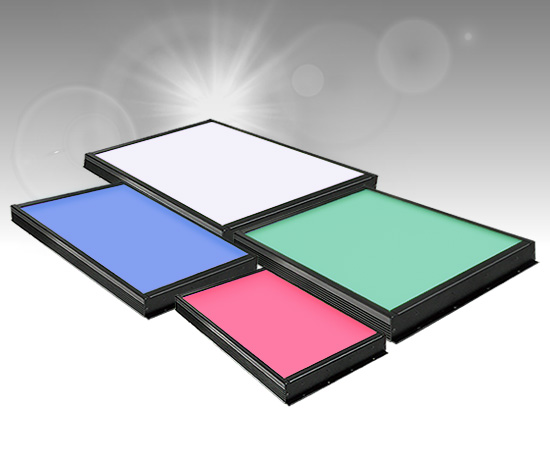

大型面照明 LMWG-N-2 シリーズ

広範囲にわたる均一な拡散照明を実現

特長

画像処理や外観検査、バックライト用途に適した大型LED照明。蛍光灯からの置き換えにも最適です。

●LMWGシリーズに比べ、約1.8倍の照度（白色の場合）
　蛍光灯からの置き換えに最適な高均一・高輝度のLED拡散光照明

●高輝度拡散光照明の R(赤) G(緑) B(青)を新たにラインアップ
　製品ごとの最適な色で、より鮮明な画像取得が可能に

● 均一な拡散光を広範囲に照射し、ムラのない画像取得が可能
　検査の確実性と業務効率を最適化

● 高輝度・大型サイズ対応（300x300mm、200x500mmなど）
　ワーク形状に合わせてカスタム対応も可能。“照らしたい”に、ジャストフィットする一台を

●高機能フィルム、印刷、食品、医療品などの各種検査用途に対応
　照明が変われば、検査が変わる。高輝度拡散光LED照明で、“見る力”を強化

用途例

寸法測定、形状検査、エッジ検査、エリアカメラ用光源
目視検査用光源、画像処理用光源、蛍光灯置換え用

ペットボトルの異物検査

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

カスタム例

大型ガラス基板の欠陥検査(透過検査)

ワイド化したLMWGによる大型ガラス基板の欠陥検査(透過検査)イメージ

ラインアップ一覧

LMWG100x300N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 340x116x32 100x300 24 20.2 1.0
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 340x116x32
発光面AxB[mm] 100x300
入力電圧[V] 24
消費電力[W] 20.2
重量[kg] 1.0
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG100x400N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 440x116x32 100x400 24 26.9 1.3
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 440x116x32
発光面AxB[mm] 100x400
入力電圧[V] 24
消費電力[W] 26.9
重量[kg] 1.3
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG100x500N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 540x116x32 100x500 24 33.6 1.5
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 540x116x32
発光面AxB[mm] 100x500
入力電圧[V] 24
消費電力[W] 33.6
重量[kg] 1.5
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG200x200N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 240x216x32 200x200 24 26.9 1.3
LPDCK4-2450W
LPDVK1A-2450W
LED発光色 ○●●●
L/W/H[mm] 240x216x32
発光面AxB[mm] 200x200
入力電圧[V] 24
消費電力[W] 26.9
重量[kg] 1.3
推奨電源
LPDCK4-2450W
LPDVK1A-2450W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG200x300N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 340x216x32 200x300 24 40.4　※1 1.6
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 340x216x32
発光面AxB[mm] 200x300
入力電圧[V] 24
消費電力[W] 40.4　※1
重量[kg] 1.6
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG200x400N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 440x216x32 200x400 24 53.8　※1 2.0
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 440x216x32
発光面AxB[mm] 200x400
入力電圧[V] 24
消費電力[W] 53.8　※1
重量[kg] 2.0
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG200x500N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 540x216x32 200x500 24 67.2　※1 2.4
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 540x216x32
発光面AxB[mm] 200x500
入力電圧[V] 24
消費電力[W] 67.2　※1
重量[kg] 2.4
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
PDF図面 DXF図面ケーブル仕様書問い合わせ
LMWG300x300N*2-F41

LED発光色 L/W/H[mm] 発光面AxB[mm] 入力電圧[V] 消費電力[W] 重量[kg] 推奨電源
○●●● 340x316x32 300x300 24 60.5　※1 2.2
LPDCK8-24151W
LPDVK1A-24151W
LED発光色 ○●●●
L/W/H[mm] 340x316x32
発光面AxB[mm] 300x300
入力電圧[V] 24
消費電力[W] 60.5　※1
重量[kg] 2.2
推奨電源
LPDCK8-24151W
LPDVK1A-24151W
PDF図面 DXF図面ケーブル仕様書問い合わせ

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	340x116x32	100x300	24	20.2	1.0	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	340x116x32
発光面AxB[mm]	100x300
入力電圧[V]	24
消費電力[W]	20.2
重量[kg]	1.0
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	440x116x32	100x400	24	26.9	1.3	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	440x116x32
発光面AxB[mm]	100x400
入力電圧[V]	24
消費電力[W]	26.9
重量[kg]	1.3
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	540x116x32	100x500	24	33.6	1.5	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	540x116x32
発光面AxB[mm]	100x500
入力電圧[V]	24
消費電力[W]	33.6
重量[kg]	1.5
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	240x216x32	200x200	24	26.9	1.3	LPDCK4-2450W LPDVK1A-2450W

LED発光色	○●●●
L/W/H[mm]	240x216x32
発光面AxB[mm]	200x200
入力電圧[V]	24
消費電力[W]	26.9
重量[kg]	1.3
推奨電源	LPDCK4-2450W LPDVK1A-2450W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	340x216x32	200x300	24	40.4　※1	1.6	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	340x216x32
発光面AxB[mm]	200x300
入力電圧[V]	24
消費電力[W]	40.4　※1
重量[kg]	1.6
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	440x216x32	200x400	24	53.8　※1	2.0	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	440x216x32
発光面AxB[mm]	200x400
入力電圧[V]	24
消費電力[W]	53.8　※1
重量[kg]	2.0
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	540x216x32	200x500	24	67.2　※1	2.4	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	540x216x32
発光面AxB[mm]	200x500
入力電圧[V]	24
消費電力[W]	67.2　※1
重量[kg]	2.4
推奨電源	LPDCK8-24151W LPDVK1A-24151W

LED発光色	L/W/H[mm]	発光面AxB[mm]	入力電圧[V]	消費電力[W]	重量[kg]	推奨電源
○●●●	340x316x32	300x300	24	60.5　※1	2.2	LPDCK8-24151W LPDVK1A-24151W

LED発光色	○●●●
L/W/H[mm]	340x316x32
発光面AxB[mm]	300x300
入力電圧[V]	24
消費電力[W]	60.5　※1
重量[kg]	2.2
推奨電源	LPDCK8-24151W LPDVK1A-24151W

備考

※1 TPDCシリーズ電源では点灯できません
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)
●点灯方式：定電流点灯、PWM点灯、定電圧点灯。適合電源の選定は弊社営業部までお問い合わせください
●光Shop電源をご使用される場合は型式末尾「F41」が、「E41」に変ります。適合電源の選定は弊社営業部までお問い合わせください
●その他のサイズにつきましては、弊社営業部までお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
