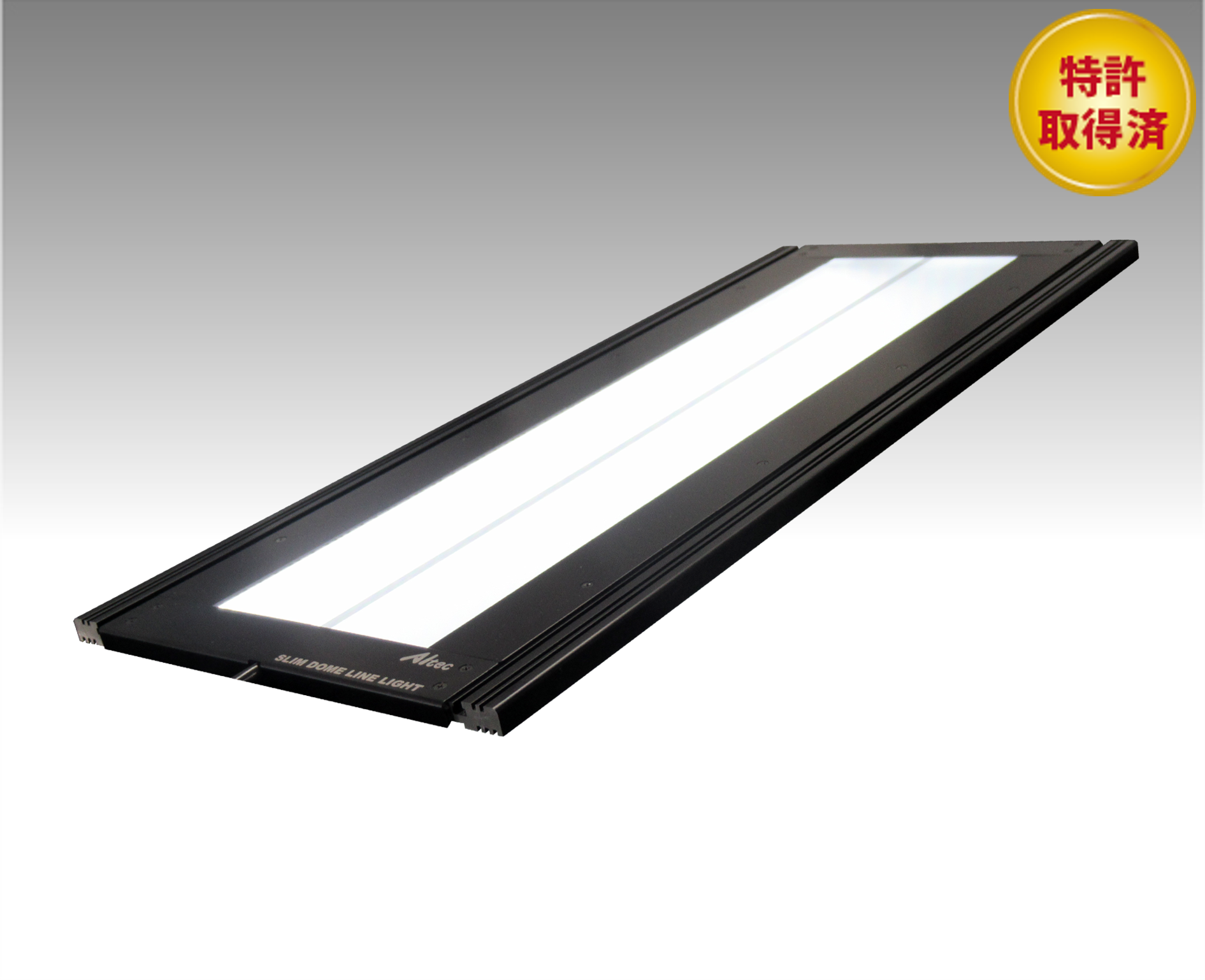

様々な欠陥検出に最適なマルチ薄型ドーム照明
わずか9mm厚!!
特長
●導光板を用いた構造
●薄型（9mm）により、省スペースが可能
●超軽量で扱いやすい
●WDを変えることで均一照射だけでなく色々な照射効果が可能
●複数照明との組み合わせが可能
●薄型（9mm）により、省スペースが可能
●超軽量で扱いやすい
●WDを変えることで均一照射だけでなく色々な照射効果が可能
●複数照明との組み合わせが可能
用途例
銅板検査、ガラス検査、シート検査、金属表面検査
エッジ検査、ラインセンサ検査、目視検査用光源
画像処理用光源
エッジ検査、ラインセンサ検査、目視検査用光源
画像処理用光源
撮影例
●コインの撮像比較
ワーク コイン
●暗視野効果
WD=5
WD=10
●ドーム効果
WD=20
WD=30
●同軸効果
WD=60
WD=90
WD=150
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例
【代表例：LLSD400N】
照度分布
照度特性
設置例
●従来のドーム照明
●LLSD-Nシリーズ
高さ方向に余裕のない現場でも設置できます
使用例（LLSDJ）
直線照明をハイアングル、ローアングルに組み合わせることが可能
LLSDマルチ照明 LLSDJ
※詳細は営業部までお問い合わせください
ラインアップ一覧
-
LLSD100N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 150x195x9 100 24 16.7 0.63typ. LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 150x195x9 発光部A[mm] 100 入力電圧[V] 24 消費電力(白色) [W] 16.7 重量[kg] 0.63typ. 推奨電源 LPDVK1-2450W -
LLSD200N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 250x195x9 200 24 33.4 0.77typ. LPDVK1-2450W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 250x195x9 発光部A[mm] 200 入力電圧[V] 24 消費電力(白色) [W] 33.4 重量[kg] 0.77typ. 推奨電源 LPDVK1-2450W -
LLSD300N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 350x195x9 300 24 50.2 0.91typ. LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 350x195x9 発光部A[mm] 300 入力電圧[V] 24 消費電力(白色) [W] 50.2 重量[kg] 0.91typ. 推奨電源 LPDVK1-24151W -
LLSD400N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 450x195x9 400 24 66.9 1.05typ. LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 450x195x9 発光部A[mm] 400 入力電圧[V] 24 消費電力(白色) [W] 66.9 重量[kg] 1.05typ. 推奨電源 LPDVK1-24151W -
LLSD500N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 550x195x9 500 24 83.6 1.19typ. LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 550x195x9 発光部A[mm] 500 入力電圧[V] 24 消費電力(白色) [W] 83.6 重量[kg] 1.19typ. 推奨電源 LPDVK1-24151W -
LLSD600N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 650x195x9 600 24 100.3 1.33typ. LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 650x195x9 発光部A[mm] 600 入力電圧[V] 24 消費電力(白色) [W] 100.3 重量[kg] 1.33typ. 推奨電源 LPDVK1-24151W -
LLSD700N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 750x195x9 700 24 117.1 1.47typ. LPDVK1-24151W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 750x195x9 発光部A[mm] 700 入力電圧[V] 24 消費電力(白色) [W] 117.1 重量[kg] 1.47typ. 推奨電源 LPDVK1-24151W -
LLSD800N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 850x195x9 800 24 133.8 1.61typ. LPDVK1-24301W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 850x195x9 発光部A[mm] 800 入力電圧[V] 24 消費電力(白色) [W] 133.8 重量[kg] 1.61typ. 推奨電源 LPDVK1-24301W -
LLSD900N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 950x195x9 900 24 150.5 1.75typ. LPDVK1-24301W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 950x195x9 発光部A[mm] 900 入力電圧[V] 24 消費電力(白色) [W] 150.5 重量[kg] 1.75typ. 推奨電源 LPDVK1-24301W -
LLSD1000N＊
LED発光色 L/W/H[mm] 発光部A[mm] 入力電圧[V] 消費電力(白色) [W] 重量[kg] 推奨電源 ○ 1050x195x9 1000 24 167.2 1.89typ. LPDVK1-24301W カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 ○ L/W/H[mm] 1050x195x9 発光部A[mm] 1000 入力電圧[V] 24 消費電力(白色) [W] 167.2 重量[kg] 1.89typ. 推奨電源 LPDVK1-24301W
備考
●型式の＊部：発光色W（白）
●発光色サイズは100mm単位でご用意しております
