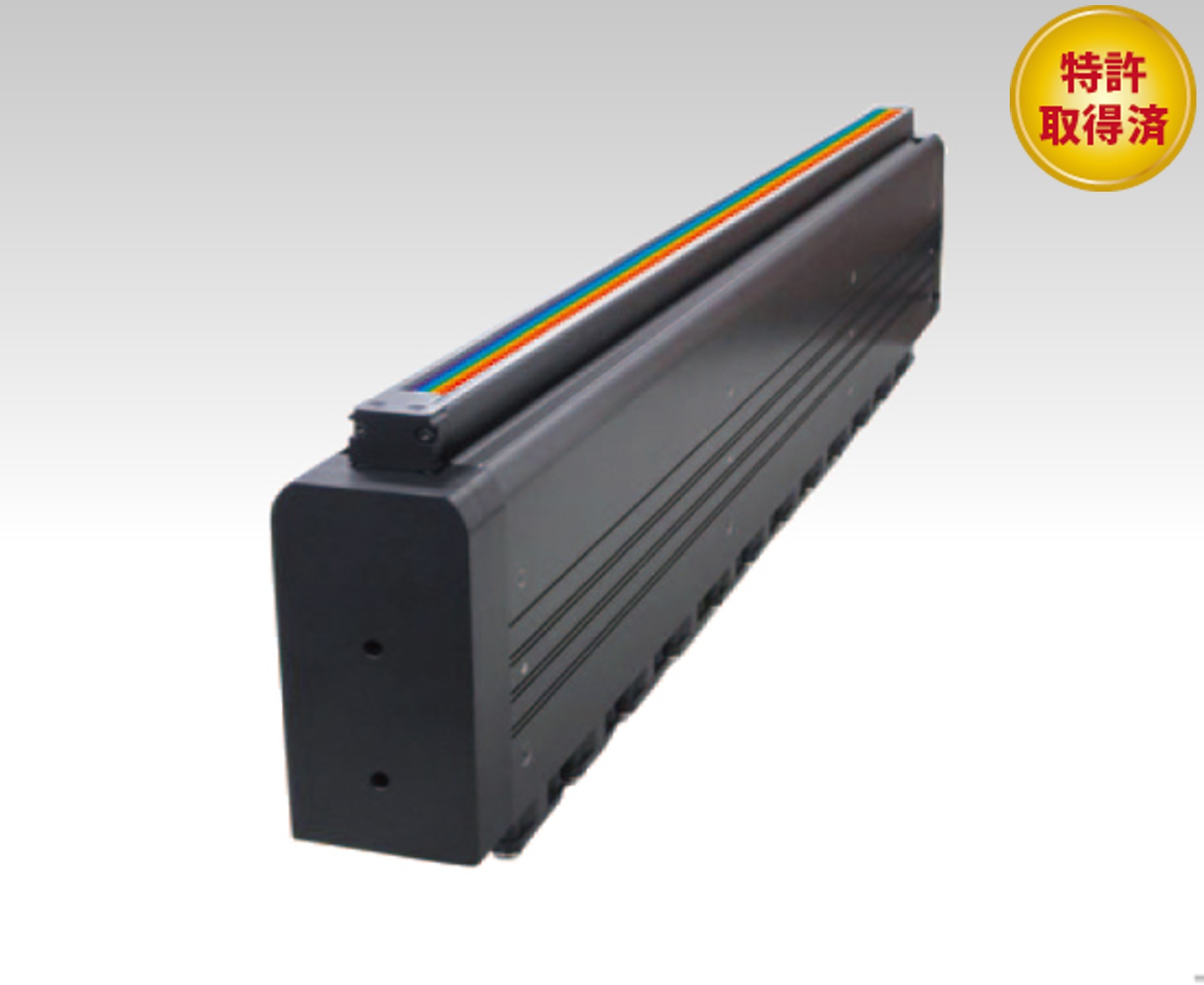

RGB高輝度直線(ライン)照明
出力色をブレンドすることで、
希望の発光色を実現
特長
●独自光学技術を用いたフルカラー高輝度ライン照明
●検査対象物の色が異なる検査工程での
照明交換のコストが低減できます
●カラーラインカメラはもちろんのこと
モノクロラインカメラでの画像処理検査に最適
●RGBの３波長を独立に調光でき、出力色の微妙なブレンドが可能
●１台のライン照明でカラーバリエーションの多い検査工程に対応可能
●検査対象物の色が異なる検査工程での
照明交換のコストが低減できます
●カラーラインカメラはもちろんのこと
モノクロラインカメラでの画像処理検査に最適
●RGBの３波長を独立に調光でき、出力色の微妙なブレンドが可能
●１台のライン照明でカラーバリエーションの多い検査工程に対応可能
ワーク（色）が変わっても、
検査に最適な発光色に照明をコントロール
用途例
印刷物検査、鋼板検査、ガラス検査、シート検査、金属表面検査
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源
エッジ検査、ラインセンサ用光源、目視検査用光源、画像処理用光源
カラー印刷物の検査
撮影例
●印刷色の消去
白色照明
RGB照明
発光色を黄色に調光し、モノクロカメラで
撮像することにより、黄色を消去できる
発光色を黄色に調光し、モノクロカメラで
撮像することにより、黄色を消去できる
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ代表例
【代表例:LLRGC600FRGB】
構成例
自動車外装部品検査用
RGB個別発光制御照明
カラーバリエーション豊富な自動車外装部品を検査
発光色をパソコンから自在にコントロール
RGB個別発光制御照明
カラーバリエーション豊富な自動車外装部品を検査
発光色をパソコンから自在にコントロール
ラインアップ一覧
-
LLRGC150FRGB
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 フルカラー●●● 220x50x150 150 116typ ※ 1.5typ LPDCJ1F-48451W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 フルカラー●●● L/W/H[mm] 220x50x150 発光部A[mm] 150 消費電力(白色) [W] 116typ ※ 重量[kg] 1.5typ 推奨電源 LPDCJ1F-48451W-R4 -
LLRGC300FRGB
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 フルカラー●●● 370x50x150 300 231typ ※ 2.9typ LPDCJ1F-48451W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 フルカラー●●● L/W/H[mm] 370x50x150 発光部A[mm] 300 消費電力(白色) [W] 231typ ※ 重量[kg] 2.9typ 推奨電源 LPDCJ1F-48451W-R4 -
LLRGC450FRGB
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 フルカラー●●● 520x50x150 450 346typ ※ 4.4typ LPDCJ1F-48451W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 フルカラー●●● L/W/H[mm] 520x50x150 発光部A[mm] 450 消費電力(白色) [W] 346typ ※ 重量[kg] 4.4typ 推奨電源 LPDCJ1F-48451W-R4 -
LLRGC600FRGB
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 フルカラー●●● 670x50x150 600 461typ ※ 5.9typ LPDCJ1F-48901W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 フルカラー●●● L/W/H[mm] 670x50x150 発光部A[mm] 600 消費電力(白色) [W] 461typ ※ 重量[kg] 5.9typ 推奨電源 LPDCJ1F-48901W-R4 -
LLRGC750FRGB
LED発光色 L/W/H[mm] 発光部A[mm] 消費電力(白色) [W] 重量[kg] 推奨電源 フルカラー●●● 820x50x150 750 576typ ※ 7.3typ LPDCJ1F-48901W-R4 カタログ＜抜粋＞ PDF図面 DXF図面 ケーブル 問い合わせLED発光色 フルカラー●●● L/W/H[mm] 820x50x150 発光部A[mm] 750 消費電力(白色) [W] 576typ ※ 重量[kg] 7.3typ 推奨電源 LPDCJ1F-48901W-R4
備考
※白色時
●発光長サイズは150mm単位でご用意しております
●1,000mm以上の長尺品についても対応可能です。詳しくはお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
