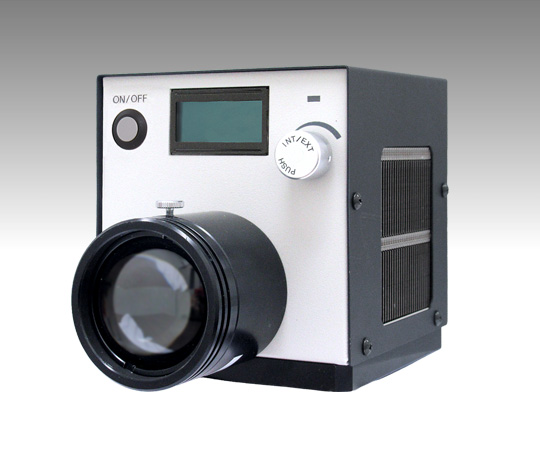

照射径も光量も思いのまま。現場が求めたスポット投光器
特長
● 小型筐体に高性能光学機構を搭載
コンパクトな小型ライティングボックスに、レンズ可動機構を内蔵。用途に応じて照射径を精密に調整できます
カメラ三脚への取り付けにも対応しています（オプション）
● DC24V対応の柔軟な電源入力
ACアダプタ（オプション）または端子台入力によるDC24Vに対応し、装置組み込みにも適した電源構成です
● 連続点灯による安定した光量出力
連続点灯方式を採用し、長時間運用でも安定した光量が得られます
● 内部制御・外部制御の両対応
フロントパネルのスイッチによる操作に加え、LAN通信による外部制御が可能
さらに外部ON/OFF信号入力用端子も備え、システム連携に柔軟に対応します
● 調光値・発光色に応じた自動冷却制御
調光値や発光色に合わせてFAN回転数を自動調整。適切な冷却を維持し、安定した動作環境を確保します
●発光色は W(白) R(赤) G(緑) B(青) の4色の他、近赤外（NIR 740, 850, 940nm）もラインアップ
用途例
鋼板検査 や自動車部品検査 などの産業用外観検査に加え、ハイスピードカメラを用いた高速撮像検査にも対応します。
また、高照度エリアの撮像や蛍光探傷検査（UV検査）など、精度が求められる検査工程でも各用途に応じて活用できます。
※UV波長をご希望の場合は、別途お問い合わせください。
外形図
※製品改良のため仕様を変更することがございますのでご了承ください
電源供給の選択
データ
仕様
| 点灯方式 | 定電流制御方式 |
|---|---|
| 入力電源 | DC24V（M3端子台/ACアダプタAC100V～240V） |
| 調光値 | 1000階調(0～999） |
| 冷却方式 | FAN冷却 側面吸気 背面排気（背面FANｘ1） |
| LED寿命 | 40,000時間以上※ |
| LANコネクタ | RJ-45型8極コネクタ（ J0011D21BNL パルス製相当 ） |
| 外部ON/OFF信号コネクタ | M3端子台（2ピン） |
| 動作温湿度 | 温度：0～40℃、湿度：30～85%RH (結露しないこと) |
| 保存温湿度 | 温度：0～50℃、湿度：30～85%RH (結露しないこと) |
| 設置条件（高度） | 最大2,000 ｍまで |
| 設置条件（汚染度） | レベル2（汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください） |
| 設置条件（設置カテゴリ） | カテゴリⅡ（汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください） |
| 付属品 |
取扱説明書×1 |
| ※1.初期光量から70％に減光するまでの時間です（保証値ではありません） ※2.外部制御ソフトが必要な場合は、弊社営業部までご連絡ください。 | |
ラインアップ一覧
備考
※1. 型式 ** 部は底部取付板の形状により異なります。 様々な取付穴形状があり、ゴム足タイプもございます
※2. 外形寸法及び重量は代表例です
●その他のサイズにつきましては、弊社営業部までお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
