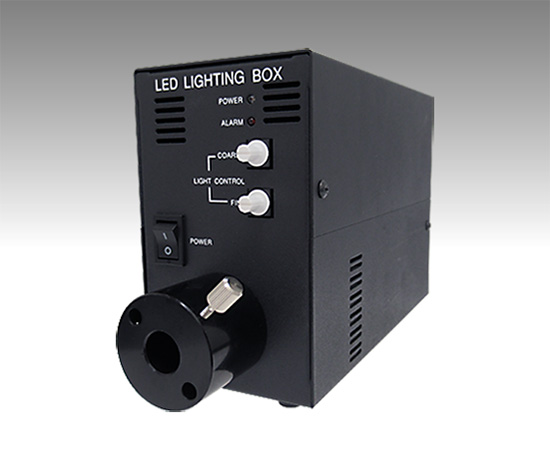

ローコストなLEDライティングボックス
特長
従来品「TLBCシリーズ」（生産終了）に代わる新モデルが登場
●従来品の約2倍の照度を実現し、より明るく鮮明な照射が可能
●連続点灯方式により、照度の安定性が向上
●フロントパネルのスイッチ操作で各種内部設定の制御が可能
●パラレル通信による外部制御に対応（ON/OFFや調光制御）
●コストパフォーマンスに優れた高機能ライティングボックス
用途例
各種ライトガイド用光源、伝送ライト用光源
ラインカメラ用光源、エリアカメラ用光源
目視検査用光源、画像処理用光源
外形図
※製品改良のため仕様を変更することがありますのでご了承ください
データ（代表例）
仕様
| 点灯方式 | 定電流制御方式 |
|---|---|
| 入力電源 | AC100～240V (±10%) |
| 出力数 | 1ch |
| 冷却方式 | FAN 空冷 前面および背面吸気、側面排気 |
| LED寿命 | 50,000時間※ |
| 材質 | SECC |
| 適合ファイバー | ガラスファイバー |
| 入力コネクタ | AC入力3Pインレット EN60320-1認証 |
| パラレル通信 コネクタ | D-SUB 15 ピン雌端子 (DALC-J15SAF-23L9E 航空電子製) |
| RS232C 通信コネクタ | D-SUB 9 ピン雄端子 |
| 動作温湿度 | 温度：0～40℃、湿度：30～85%RH (結露しないこと) |
| 保存温湿度 | 温度：0～50℃、湿度：30～85%RH (結露しないこと) |
| 設置条件（高度） | 最大2,000 ｍまで |
| 設置条件（汚染度） | レベル2（汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください） |
| 設置条件（設置カテゴリ） | カテゴリⅡ（汚染度および設置カテゴリの詳細については、国際規格IEC60664-1を参照してください） |
| 付属品 |
取扱説明書×1 電源ケーブル(AC100-120V地域用)×1 |
※環境温度30℃以下として、最大調光で連続点灯したときに初期光量から70％に減光するまでの想定値です（保証値ではありません）
アタッチメント一覧
| 型式 | PU-LLBCC-H | PU-LLBCC-E | PU-LLBCC-S | PU-LLBCC-J | PU-LLBCC-F |
|---|---|---|---|---|---|
| バンドル形状 | Φ15×20L | Φ15×37L | Φ15×15L | Φ20×30L | Φ15×31L |
| 外形寸法D×L(mm) | Φ42×20L | Φ42×37L | Φ42×15L | Φ42×30L | Φ42×31L |
ラインアップ一覧
備考
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
