同軸落射照明

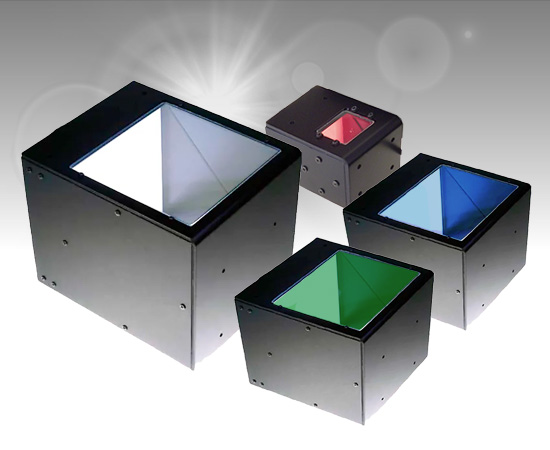

高輝度同軸落射照明 LCAG-N-2 シリーズ

カメラと同軸上から、高輝度拡散光を均一に照射
高輝度同軸落射照明 LCAG-N-2 シリーズ

拡散光をハーフミラーを介して
カメラ軸と同軸上に照射

ハーフミラーによる同軸落射照明の仕組みの概略図

  • rohs2
  • custom_supported_allowed
  • emission_color
  • natural_heat_release

特長

●従来比 約2倍の照度を実現（白色）
　従来品LCAGシリーズより明るさが大幅に向上し、微細な欠陥も確実に捉えます

●高輝度照明器として R(赤) G(緑) B(青) の3色を新たにラインアップ
　対象物や検査内容に応じて最適な色を選択可能。応用範囲がさらに拡大

●ハーフミラーを介し、カメラと同軸方向から照射
　影の出にくい照明設計で、複雑な形状や反射物でも安定した撮像を実現

●打痕・キズ・刻印などの検出対象とのコントラストを強調
　微細な変化を際立たせ、検出精度を向上させます

●鏡面ワークにもムラなく均一に照射
　反射の影響を抑え、安定した画像取得が可能です

●金属・フィルム・プラスチックなど、光沢や曲面のある素材に最適
　傷、印字、刻印、文字、基板パターンなど、検査対象に応じた柔軟な対応が可能

●電子部品、印刷、食品、医療業界など、幅広い分野で採用実績あり
　高い信頼性と対応力で、さまざまな製造現場に導入されています

●ドーム照明LDG/TD型との連結も可能（※別売アダプタが必要）
　用途に応じたシステム構成で、さらなる検査精度向上を実現

用途例

寸法測定、プリント基板のパターン検査、
キズ・刻印・打痕検査、形状検査、エリアカメラ用光源、画像処理用光源

ドーム照明との組み合わせイメージ図
リードフレームの外観検査
リードフレーム外見検査イメージ

外形図

LCAG-N-2 外形図

データ代表例

LCAG-N-2 照度特性グラフ
LCAG-N-2 分光特性グラフ

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

カスタム例

冷却構造を強化し高出力化を実現 冷却方式を自然放熱からFAN冷却にすることで更に高出力へ
●生産ラインの高速化
●ワークとの距離をとりコントラストの明確化
ワークと距離をとっての検査イメージ
高出力化によりワークとの距離を長く出来、 欠点検出精度を向上

ラインアップ一覧

備考

※1 白色時
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)
●その他のサイズにつきましては、弊社営業部までお問い合わせください
●光Shop電源をご使用される場合は型式末尾「F41」が、「E41」に変ります。適合電源の選定は弊社営業部までお問い合わせください
●最新のダウンロードデータにつきましては弊社営業部までお問い合わせください
