It's compact and high powered. Ready to use.
Easily detect flaw, dent and distorsion . Perfect for Visual Inspection.
Visual Inspection Power-Eye Mini Series
  • rohs2
  • custom_supported_allowed
  • fan_cooling
  • emission_color_white

用途に応じて5種類から選択可

特長

パターン投光タイプ
●6種のゴボ(遮光板)が搭載されており、照射させたい光の形状パターンを手元で簡単に変更できる
●アルミダイカストボディーを採用
●5色のカラーフィルターが搭載されており、照射させたい光の色を手元で簡単に変更できる
●4段階の調光が可能
●モバイルバッテリーで電源供給


広範囲タイプ
●1チップ光源のため、ホコリの影が重なって見えにくくなるようなことはない
●アルミダイカストボディーを採用
●レンズ位置を動かすことにより、照射範囲を変えることが出来る
●4段階の調光が可能
●モバイルバッテリーで電源供給


直進タイプ
●直進性が強い光のため、距離を離しても照度が落ちにくい
●直進性が強く細かいホコリやキズが見えやすい
●アルミダイカストボディーを採用
●1チップ光源のため、ホコリの影が重なって見えにくくなるようなことはない
●5色のカラーフィルターが搭載されており、照射させたい光の色を手元で簡単に変更できる
●4段階の調光が可能
●モバイルバッテリーで電源供給


乳白拡散タイプ
●アルミダイカストボディーを採用
●5色のカラーフィルターが搭載されており、照射させたい光の色を手元で簡単に変更できる
●スリット状に光が出ることによってキズや打痕、ゆがみを可視化できる
●4段階の調光が可能
●モバイルバッテリーで電源供給


ロッド棒タイプ
●アルミダイカストボディーを採用
●5色のカラーフィルターが搭載されており、照射させたい光の色を手元で簡単に変更できる
●スリット状に光が出ることによってキズや打痕、ゆがみを可視化出来る
●4段階の調光が可能
●モバイルバッテリーで電源供給


用途

パターン投光タイプ
●離れたワークに対してのゆがみの検査
広範囲タイプ
●クリーンルーム内の環境確認
●異物の確認
●キズの確認
●塗装状況の確認
●ガラス検査
●金属表面検査
直進タイプ
●クリーンルーム内の環境確認
●異物の確認
●キズの確認
●塗装状況の確認
●ガラス検査
●金属表面検査
乳白拡散タイプ
●透明体のキズや打痕の検査
●鏡面体のゆがみやキズの検査
ロッド棒タイプ
●透明体のキズや打痕の検査
●鏡面体のゆがみやキズの検査

用途例

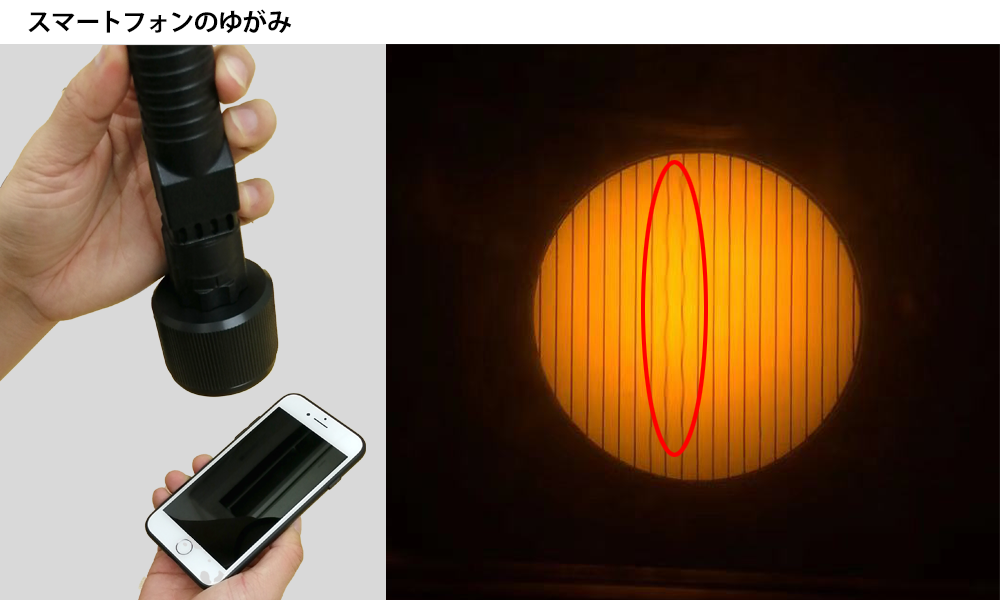

パターン投光タイプ

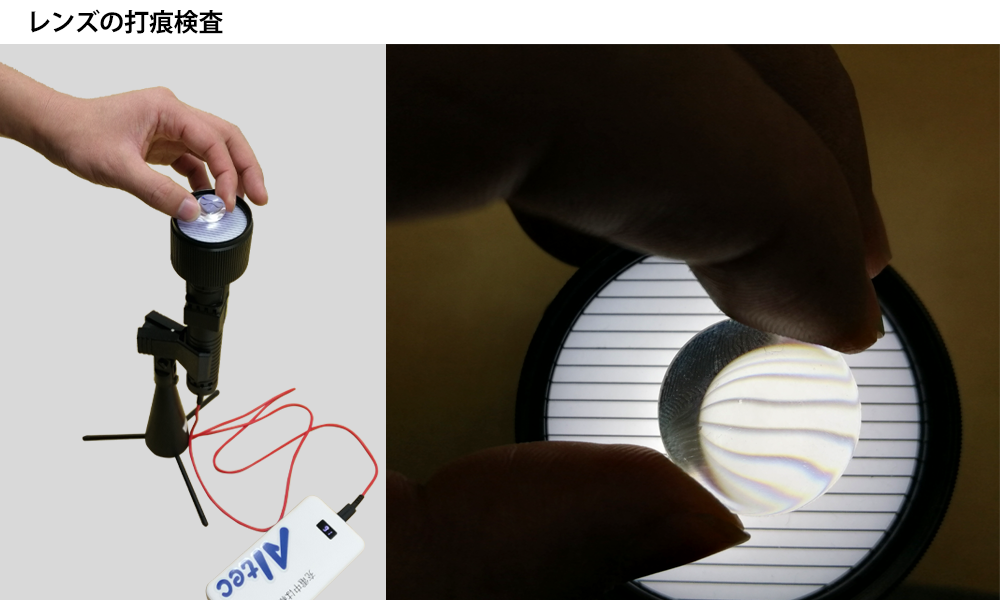

乳白拡散タイプ

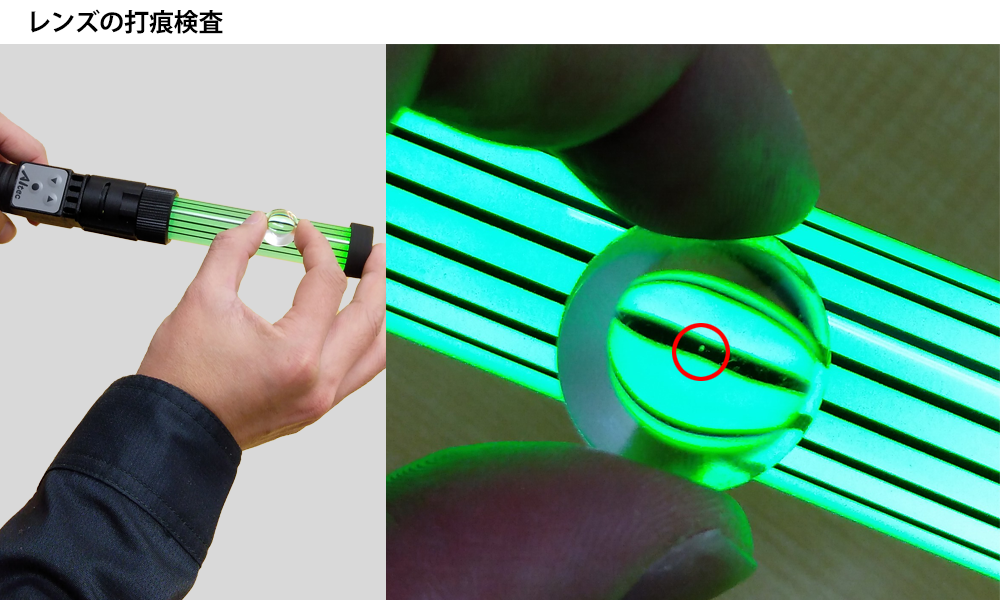

ロッド棒タイプ

外形図

パターン投光タイプ<LSPB42FW-P8>
広範囲タイプ<LSPB42FW-K>
直進タイプ<LSPB42FW-C>
乳白拡散タイプ<LSPB57FW-N>
ロッド棒タイプ<LSPB42FW-R>

3D_PDF

●推奨アプリケーションはAdobe Acrobat Readerです
●Adobe Acrobat Readerでは3Dコンテンツの自動再生はデフォルトで無効になっています。上部メニューの編集>環境設定>3D とマルチメディアを選択し有効にしてください

LSPB42FW-K
3D PDF 図面ダウンロード

光の色/パターン

パターン投光タイプ
本体内部にカラーフィルターとゴボ(遮光板)がを搭載しており、6色x6種類=計36種類の光を照射できます。
直進タイプ
本体内部にカラーフィルターを搭載しており、白を含め6色の光を照射できます。
特別なレンズを使用することにより、指向性は約0.5度と直進性の強い光になります。
乳白拡散タイプ
本体内部にカラーフィルターを搭載しており、白を含め6色の光を照射できます。
ロッド棒タイプ
本体内部にカラーフィルターを搭載しており、白を含め6色の光を照射できます。

一般的なライトとの違い

広範囲タイプ
一般的なライトは光が拡散し、細かいキズなどが見えづらくなります。
指向性が高い光を照射することにより、細かいキズが見えます。
市販の緑のカラーフィルターを使用することにより、さらにコントラストをつけ、キズがより見えやすくなります。
※照射対象物は透明アクリル板を使用しています。
直進タイプ
一般的なライトは光が拡散し、細かいホコリなどが可視化できません。
直進性の強い光を照射することにより、細かいホコリが見えます。
市販の緑のカラーフィルターを使用することにより、さらにコントラストをつけ、ホコリがより見えやすくなります。
※照射対象物はアルミ加工物を使用しています。

仕様

最大光束 1000Lm
光源 LED
色温度 6,000K
連続使用時間 約3時間(調光レベル4)
冷却方式 FAN冷却
ケース材質 アルミダイカスト
推奨バッテリー MOT-MB10001
推奨ケーブル MOT-CBCCG100
調光機能 4段階

備考

※1 ゴボ(遮光板)がパターンは6種類。投光レンズの取付はCマウントのため市販レンズと交換可
※2 レンズ先端ネジ M37xP0.75
※3 レンズ先端ネジ M52xP0.75。レンズ先端に市販のフィルター取付可
