Panel type Constant voltage lighting power supply


特長

●LED照明用のデジタル設定型定電圧制御電源
●照明駆動電圧を可変して調光を制御
●1000階調の調光値を設定可能
●外部制御はパラレル通信、RS-232C通信、イーサネット通信に対応
●エラー検出機能により、LED断線、LED過熱、電源過熱、電源内部FAN停止

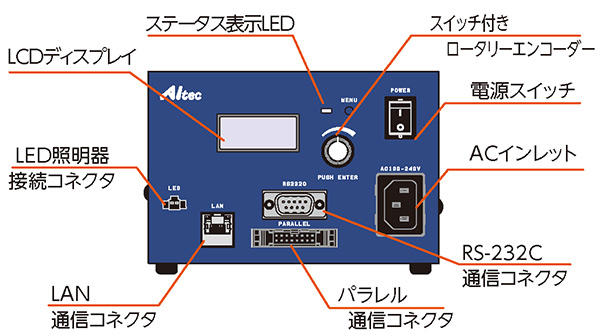

前面パネル

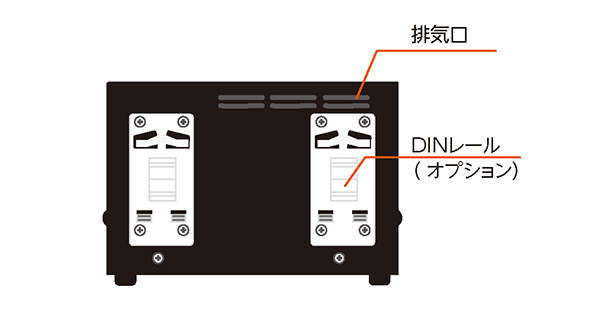

背面パネル

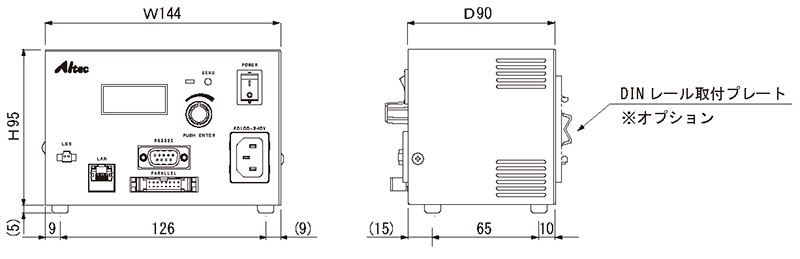

外形図

代表例:LPDVK1-2450WW

接続例

仕様

駆動方式
定電圧方式
調光方式 デジタル設定
出力数 1ch
出力電圧 DC24V
定格電源電圧 AC100V~240V (50/60Hz)
外部制御 パラレル通信 MILコネクタ16P RS-232C通信 DSUBコネクタ9 LAN通信 RJ-45
外部調光 パラレル通信 RS-232C通信 LAN通信
外部ON/OFF パラレル通信内のフォトカプラ入力または、RS-232C、USB、LAN通信によるコマンド制御
冷却方法 FANによる強制空冷

備考

※1 ゴム足などの突起物含まず
